Cистема ЕКМО Spectrum Medical Quantum Toronto

Опис

Spectrum Medical з гордістю представляє модульний ряд модулів квантової перфузії та систем безпеки пацієнтів для широкого спектру процедур ECLS, які використовуються у
відділеннях інтенсивної терапії та транспортуванні пацієнтів.

Огляд Quantum EКМО

• Інтегрована система EMR, адаптована до ЕКМО
• Підключення сторонніх пристроїв
• Електронне змішування газу
• Діагностичне спостереження
• Авторегуляція PO2
• Комплексне обслуговування
• Неінвазивні датчики – без вартості витратних матеріалів
• Можливості віддаленого моніторингу

Quantum ЕКМО Vitals

• Потоки, тиски, температури
• SvO2, SaO2, Hb
• Fi02, розгортка
• Капнографія
• PO2, PCO2
• DO2i, VO2i, VCO2i, O2ER, ECPR

​Квантовий відцентровий насос

• CP22: 22 мл первинного 8 л/хв при 500 мм рт.ст
• Опції з вбудованими датчиками тиску та температури

Робоча станція Quantum 12”.

• Інтерфейс сенсорного екрану високої чіткості (HD).
• Інтегрований EMR
• Відображення всіх життєво важливих параметрів
• Контроль подвійного відцентрового насоса
• 2 години резервного живлення від батареї
• Автономний діагностичний моніторинг

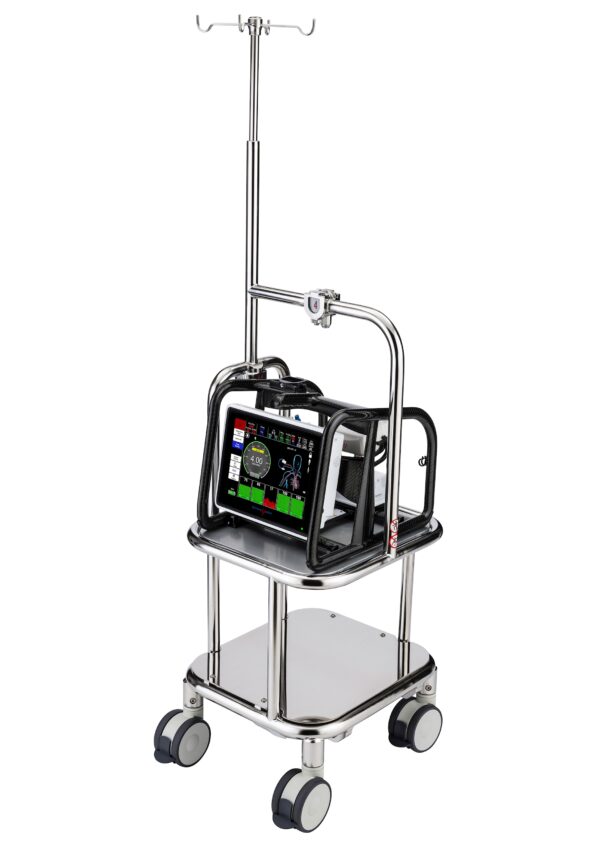

Система ЕКМО Toronto Frame (з системою Quantum Transport) – для транспорту

Перфузійна система Toronto з інтегрованою док-станцією забезпечує «високостабільну» платформу для системи Quantum Transportation, зберігаючи при цьому повну гнучкість для всіх видів терапії ECLS у відділенні інтенсивної терапії.

Quantum Transport System

Поєднання технологій майбутнього з перевіреною продуктивністю Quantum для максимального
підвищення безпеки та спрощення догляду за пацієнтами під час транспортування.

Модульний, гнучкий і надзвичайно легкий;
Передова технологія Quantum Carbon Fiber від
Spectrum Medical визначає майбутнє
транспортних рішень ECLS.

Транспортне рішення Quantum Carbon Fiber є повністю інтегрованою платформою в діапазоні технологій ECLS Quantum, що поєднує перевірену гнучкість і функціональність системи Quantum.

Унікальна та перевірена система Quantum Informatics Patient Safety від Spectrum Medical. Транспортна система Quantum постачається з робочою станцією Quantum Elite, модулем Quantum Mini Ventilation і низкою одноразових монтажних рішень на основі терапії, які можуть підтримувати різні категорії пацієнтів з однією або двома системами приводу відцентрового насоса Quantum.

Усі модулі, за винятком модуля Quantum Mini Ventilation, можна від’єднати від транспортної системи Quantum і використовувати з альтернативними рішеннями каркасу для максимального використання обладнання та мінімізації вимог до навчання. Крім того, каркас Quantum Transport був розроблений для інтеграції з системою ECLS Торонто. Інтегрований модуль Quantum Mini Ventilation це перша в світі технологія вентиляції, розроблена компанією Spectrum Medical для використання при транспортуванні ECLS. Будучи одночасно компактним і легким, модуль штучної вентиляції легенів Quantum Mini забезпечує точну гіпобаричну вентиляцію за допомогою революційної технології двокамерного оксигенатора Spectrum Medical під час критичної фази транспортування.

Робоча станція Quantum Elite

Ваші ворота в управління найсучаснішою у світі перфузійною системою безпеки пацієнтів, яка підтримує складні процедури ECLS у відділенні інтенсивної терапії та
під час транспортування пацієнта.

Нова революційна 12-дюймова робоча станція Quantum Workstation Elite була розроблена, щоб запропонувати максимальну клінічну гнучкість при підтримці складних процедур ECLS у відділенні інтенсивної терапії та під час транспортування пацієнтів. Єдине рішення не тільки зменшує потреби в навчанні, але й забезпечує максимальне використання інвестицій. Quantum Workstation об’єднує два канали вимірювання потоку, чотири канали вимірювання тиску та температури, а також перевірене Spectrum Medicals неінвазивне вимірювання насичення O та Hb/Hct.

Як окрема технологія Quantum Workstation Elite може модулювати два центрифужні насоси CP22
Quantum або два роликові насоси Quantum 4″ (або будь-яку комбінацію). При підключенні до системи
ECLS із блоком живлення Quantum Power Pack Quantum Workstation може модулювати як 6″, так і 8″ насоси. Крім того, Quantum Workstation Elite підтримує підключення до широкого спектру модулів Quantum, включаючи Quantum Ventilation Lite і Quantum Smart Occulders.

Сумісність систем і безпека пацієнтів є основоположними для Spectrum Medical і її прагнення співпрацювати з клієнтами для покращення результатів лікування пацієнтів. Нова Quantum Workstation Elite має інтегроване рішення для підключення сторонніх пристроїв, яке забезпечує центральний дисплей і
передачу важливої безперервної клінічної інформації в реальному часі. Система також включає ряд систем безпеки та передових практик. Відповідність підтримується
програмою Best Practice App, а безпека пацієнтів — нашими програмами Checklist і Complications. Технологія Live Vue від Spectrum Medical і функціональні можливості системи оцінки критичної допомоги доступні, коли Quantum Workstation Elite підключено до мережі на сервері Quantum Informatics.

Quantum Ventilation Lite

Нарешті, повністю інтегрована технологія вентилятора «єдиного рішення», розроблена для забезпечення безпечної вентиляції пацієнта для спеціалізованих застосувань ECLS у відділеннях інтенсивної терапії

Quantum Ventilation Lite — це перше в світі рішення, призначене для керування вентиляцією пацієнтів (мембраною) ECLS, включаючи змішування газів, інтегровані системи безпеки пацієнтів і діагностику перфузії.

Ультракомпактний апарат Quantum Ventilation Lite використовує новітні технології змішування газів, щоб надати користувачеві можливість атмосферної або гіпобаричної вентиляції пацієнта. В атмосферному режимі Quantum Ventilation Lite забезпечує точне регульоване FiO₂, CO₂ з діапазоном розгортки від 0,025 до 10 л/м при протоці одного
газу, наприклад O, і до максимальної швидкості потоку 20 л/м при модулюванні подачі двох гази, наприклад 60% FiO₂. Для подальшого підвищення безпеки пацієнтів Quantum Ventilation Lite забезпечує моніторинг у режимі реального часу наступних параметрів газової вентиляції: 2 • Вхідний тиск повітря, O₂ і CO₂ • Концентрації та тиск O₂ і CO₂ в оксигенаторі У гіпобаричному режимі Quantum Ventilation Lite регулює подачу O₂ двома каналами до нової технології двокамерного оксигенатора Spectrum Medical з діапазоном розгортки потоку від 0,025 до 10 л/м на канал.

Для забезпечення продуктивності та безпеки системи вентиляційна система має повністю інтегровану вторинну систему моніторингу, яка безперервно порівнює фактичні  виміряні значення з визначеними користувачем заданими значеннями і активує тривогу, коли розбіжність між двома системами перевищує 10%. У «режимі вентиляції пацієнта» Quantum Ventilation Lite разом із запатентованими технологіями вимірювання PaO₂ і PaCO₂ забезпечує можливість підтримки прийняття рішень і функцію автоматичного регулювання для модуляції газових потоків і концентрацій газу під час встановлення цільових значень PaO₂ і PaCO₂.

Для подальшого підвищення безпеки пацієнтів Quantum Ventilation Lite забезпечує моніторинг у режимі реального часу наступних параметрів газової вентиляції:

•  Вхідний тиск повітря, O₂ і CO₂
• Концентрації та тиск O₂ і CO₂ воксигенаторі
• Загальний потік газу до оксигенатора (SWEEP)
• Концентрації FeCO₂

У Quantum Ventilation Lite інтегровано повний спектр неінвазивних діагностичних і обчислених фізіологічних вимірювань Spectrum Medical. Для подальшого покращення зручності використання система включає вимірювання потоку (включаючи виявлення бульбашок), тиску та температури.

Гнучкі монтажні рішення ECLS Quantum. Дві терапії, одна система.

Система приводу квантового відцентрового насоса

Спеціальна технологія центрифужного насоса для застосування ECLS у відділеннях інтенсивної терапії та під час транспортування.

Система відцентрового приводу CP22 Quantum є одночасно компактною та потужною та може використовуватися для підтримки схем ECLS із використанням відцентрового насоса Quantum CP22 або CP20. Центральним у філософії Quantum є гнучкість системи та ефективність використання обладнання. Моторний привід CP22 System можна інтегрувати з перфузійними системами Charlotte і Toronto або безпосередньо підключити до нової робочої станції Quantum Workstation Elite під час транспортування. Наявність рукоятки додатково підвищує безпеку пацієнта.

Перфузійний роликовий насос

Квантовий стрибок у зручності використання та функціональності систем перфузії.

Компактний ряд перистальтичних роликових насосів Quantum із прямим приводом має діаметри доріжок кочення 4″, 6″ і 8″, що максимізує гнучкість і компактність під час оптимізації конструкції системи ECLS.

Впровадження опції середнього діапазону 6″ усуває поточний компроміс, який змушує користувачів використовувати 8- дюймові насоси в системах середнього потоку. Універсальна затискна система Quantum підтримує монтаж насосів у кількох місцях і час заміни насоса менше 60 секунд.

Програмне забезпечення Quantum для виявлення насосів виключає втручання користувача під час додавання або заміни насосів. Розумні світлодіоди дозволяють візуально ідентифікувати функцію насоса та координувати колір як з робочою станцією Quantum, так і з модулем керування Quantum Pump. Універсальна система фіксації трубок від Spectrum Medical розроблена для усунення розчарувань у використанні сучасних рішень для фіксації трубок і кольорових пластикових вставок. Рішення з єдиною бобіною дозволяє затискати трубки всіх діаметрів, пов’язані з вибраним розміром каналу.

Квантовий двокамерний оксигенатор

Технологія екстракорпоральної мембранної вентиляції Spectrum Medical є ще однією першою у світі технологією, яка поєднує революційну конструкцію каналу рідини з технологією двокамерного газопереміщення.

Доступні розміри:

• Великий дорослий
• Педіатрична (доступність Q2 -2021)
• Малий дорослий
• Новонароджені (доступність Q3-2021)

Революційна технологія двокамерного оксигенатора Spectrum Medical виводить вентиляцію пацієнта на новий рівень. Працюючи разом із Quantum Ventilation Lite, клініцистам пропонується можливість продовжити поточну практику із змішуванням FiO₂ або перейти до стратегії гіпобаричної вентиляції. Для довідки: Quantum Mini-Ventilation Module, що використовується в Quantum Transportation System, забезпечує лише гіпобаричну вентиляцію.

Що таке гіпобарична вентиляція?
Коли всі гази разом становлять менше однієї атмосфери, це називається гіпобаричним. Двокамерний оксигенатор Quantum створює гіпобаричний стан, використовуючи лише кисень і контролюючи PaO2 пацієнта через невідповідність V/Q у незалежних камерах з ламінованим волокном. Невідповідність V/Q підтримує керування парціальним тиском, значно нижчим за атмосферний, без використання азоту. Ця унікальна технологія створює великий градієнт дифузії газу та простір в об’ємі крові пацієнта для поглинання значних обсягів газоподібних мікроемболів.

Загальна площа поверхні (ефективність
вентиляції) Максимальна динаміка рідини Продуктивність Революційна конструкція ламінованої мембрани
Spectrum Medical значно підвищує ефективність газообміну, мінімізує падіння тиску та обсяг заповнення. Унікальна конструкція усуває поточний компроміс між стисненням пучка волокон і низьким об’ємом заповнення. Окремо всі шари волокон усередині пучка волокон розділені на десять мікрон, що дає значну перевагу в тому, що окремі волокна
всередині багатошарової конструкції пучка контактують з текучою кров’ю пацієнта та забезпечують газообмін. Це значне збільшення ефективності газопередачі призводить до
зменшення площі поверхні контакту з кров’ю та за замовчуванням до меншого об’єму заповнення та падіння тиску.

Покращена система обробки повітря Spectrum Medical продовжує свою прихильність до безпеки пацієнтів, інтегруючи свою запатентовану технологію Quantum Vortex Flow. Ця інновація в динаміці рідини гарантує, що потік крові, що проходить через конструкцію ламінованого пучка, є=відцентровим за своєю природою, що генерує вихор рідини для підтримки відділення масового повітря від потоку крові пацієнта. Таке відділення грубого повітря від крові пацієнта забезпечує майже миттєве заповнення на додаток до мінімізації або усунення проходження венозного повітря до артеріального контуру.

Максимальна динаміка рідини
Продуктивність

Усунення низькошвидкісних ділянок і мертвого простору всередині рідинного шляху було в авангарді «антитромботичної» стратегії Spectrum
Medical. Ця унікальна концепція дизайну в поєднанні з технологіями Quantum Vortex Flow і Fiber Separation гарантує, що загальна площа поверхні ламінованої конструкції пучка піддається циркулюючому кровотоку з гарантованим повним об’ємом вимивання приблизно за 4 секунди при потокі крові зі швидкістю 5 л/хв. .

Біологічна сумісність
Результатом значних досліджень процесу стало перше у світі застосування зшитого біосумісного покриття PC1036 до конструкції волокнистої мембрани. Чудова адгезія, еластичність і гладкість поверхні максимізують антитромботичні властивості протягом усього терміну експлуатації продукту.

Матеріали, що не містять DEHP
Відданість знову підкреслюється тим, що всі внутрішні поверхні, що контактують з кров’ю, виготовлені з матеріалів, які не містять пластифікаторів.
