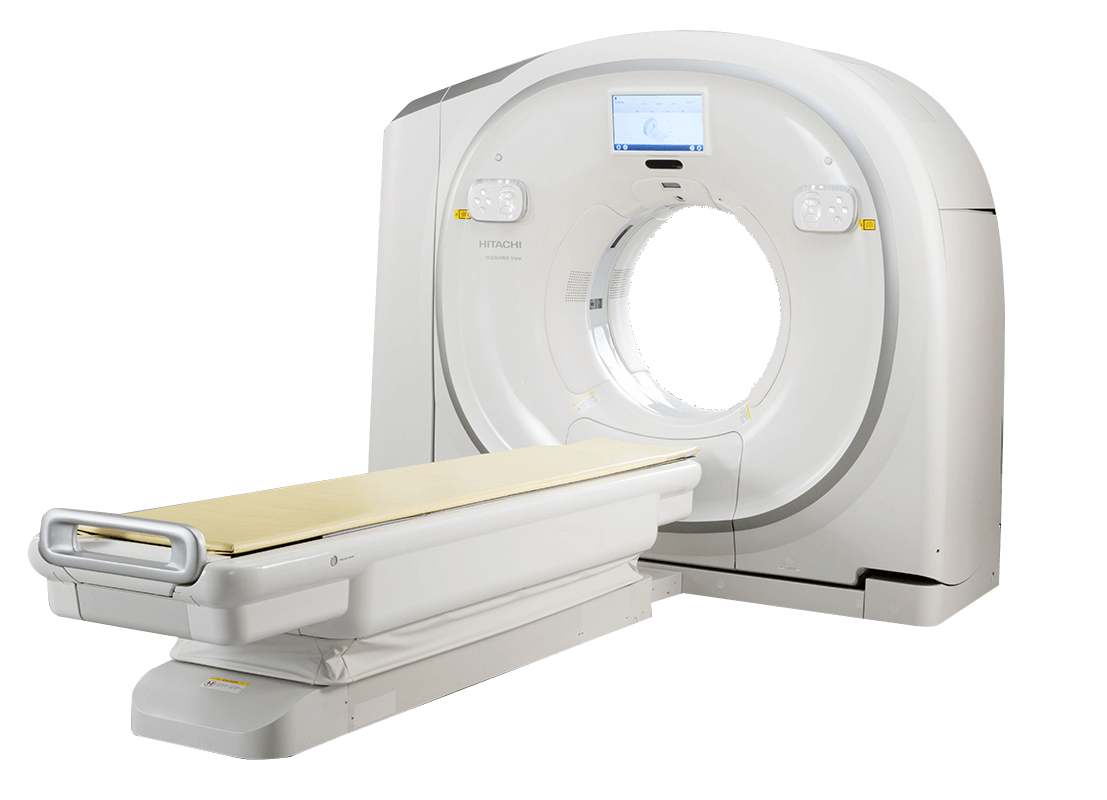

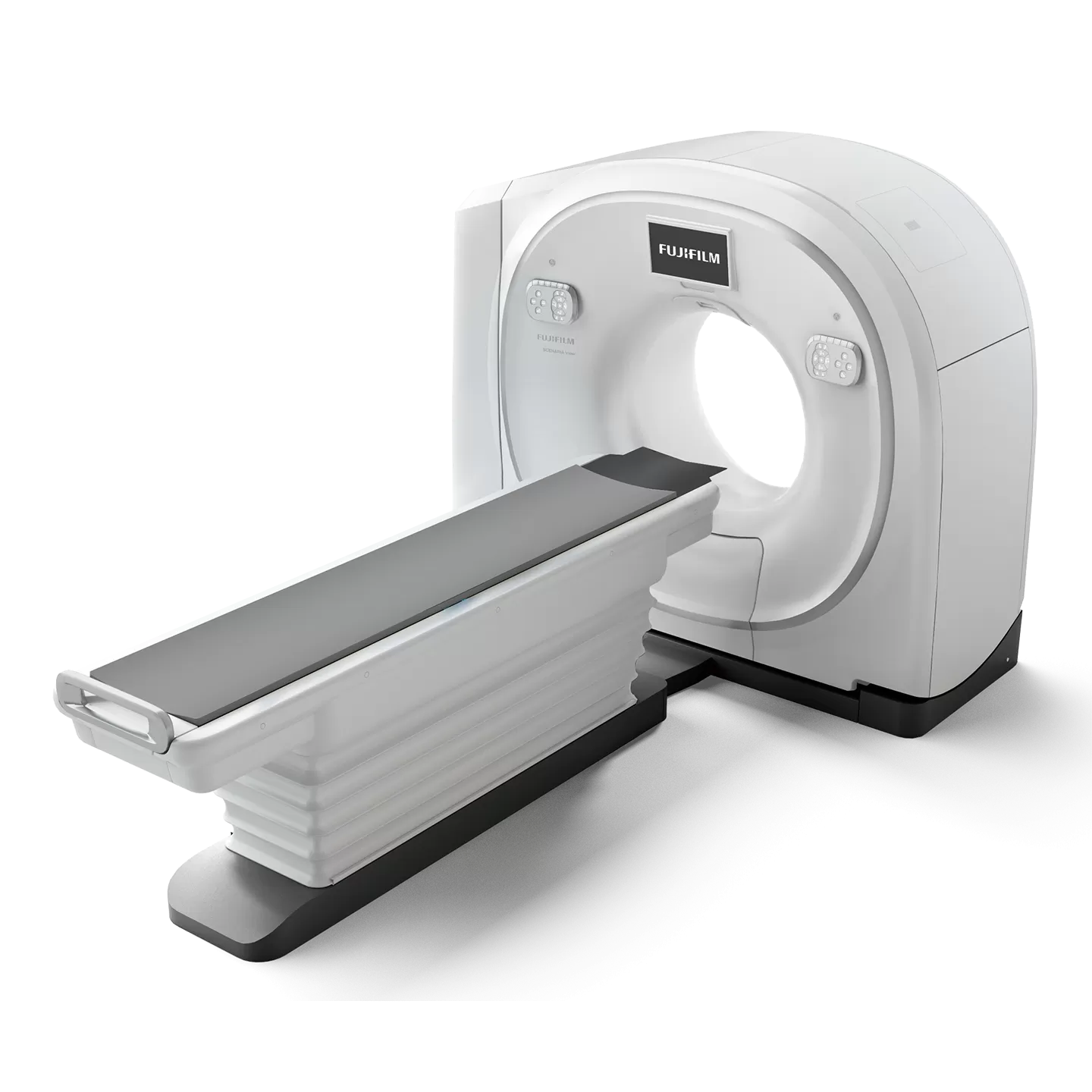

Компьютерный томограф FUJIFILM Scenaria View (128 срезов)

Описание

Компьютерный томограф FUJIFILM Scenaria View (128 срезов). Основные возможности:

• Алгоритм CORE

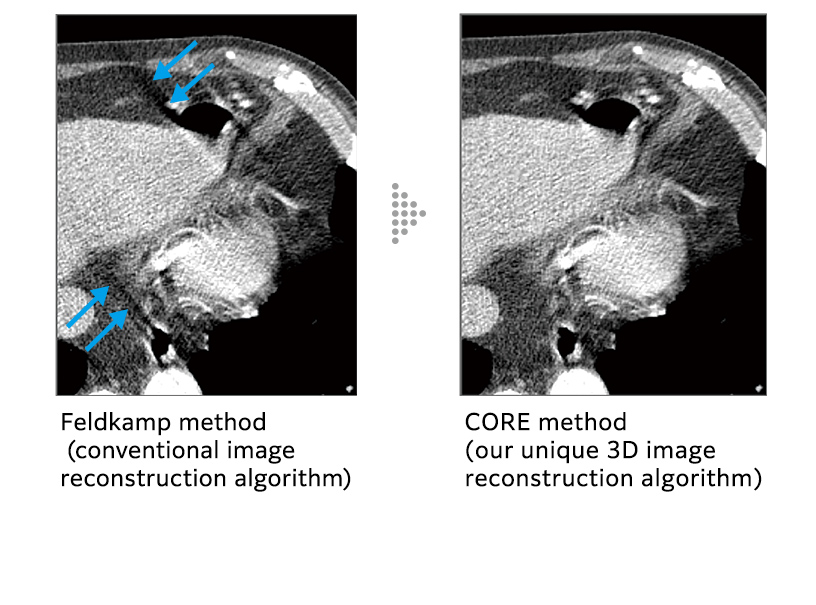

Алгоритм CORE (Cone-Beam-Reconstuction — реконструкция конического пучка) оптимизирует порядок полученных данных, используемых для реконструкции по пикселям. За счет эффективного использования всего диапазона детекторов доступным становится большее количество данных по сравнению с методом Фальдкампа. С помощью алгоритма удается уменьшить полосатые артефакты, которые, как правило, формируются от краев ребер при сканировании с большим питчем, и двигательные артефакты, вызванные перистальтикой ЖКТ, благодаря чему получаются изображения высокого качества.

Intelli IP — итеративная обработка для снижения шума. Отличие Intelli IP (Iterative Processing) от традиционных фильтров изображений заключается в снижении шума путем применения повторной обработки полученных как сырых данных, так и реконструированных данных на основании статистического расчета. Для того, чтобы в каждой области оптимизировать уровень снижения шума, резкость, зернистость и т.п., используется метод итеративного приближения.

Intelli EC — автоматическая 3D модуляция мА для оптимизации дозы | Первый компьютерный томограф с оптимизацией дозы излучения, основанной на тканевом контрасте.

Технология Intelli EC (Exposure Control — контроль дозы) определяет размер пациента на основании данных топограмм и в соответствии с ними модулирует дозу. Кроме традиционного модулирования по среднеквадратическому отклонению (С), впервые на КТ системах оптимизация контроля дозы осуществляется с помощью СКШ (соотношение контраст-шум).

Простой отчет о дозах

Информация о дозе может быть сохранена как вторичная капча и отправлена в PACS, как изображение КТ. При запросе данных персонал может легко подтвердить информацию о дозе, использую средство просмотра изображений PACS.

Улучшение пространственного разрешения даже при перемещении стола в сторону.

Компьютерный томограф FUJIFILM Scenaria View (128 срезов) оснащен механизмом бокового смещения стола, который позволяет увеличить подвижность стола в поперечной плоскости. Предполагается, что пространственное разрешение должно улучшаться за счет размещения исследуемой области в центре гентри.

Снижение дозы при исследовании сердца

Кардиологический фильтр-«бабочка» (компенсационный рентгеновский фильтр) входит в базовую комплектацию аппарата. Он дает более узкий рентгеновский пучок, чем фильтр для всего тела, а вместе с механизмом бокового смещения стола он позволяет снизить дозу при исследовании всего тела до 1/4 (внутри и снаружи поля обзора), а также до 1/3 за пределами поля обзора.

Кардиология Intelli

В ходе подготовки системы к сканированию автоматически настраиваются условия оптимального сканирования на основании результатов анализа ритма сердечных сокращений. Все операции настолько просты, что даже количество данных, полученных сегментах определяется системой автоматически, исходя из частоты сердечных сокращений во время сканирования.

Автоматический контроль дозы

В ходе подготовки системы к сканированию автоматически настраиваются условия оптимального сканирования на основании результатов анализа ритма сердечных сокращений. Все операции настолько просты, что даже количество данных, полученных сегментах определяется системой автоматически, исходя из частоты сердечных сокращений во время сканирования.

Функция редактирования по электрокардиограмме

В случае аритмии или существенных колебаний ЧСС электрокардиографическая волна и реконструированная фаза могут быть автоматически подвергнуты правке.

Открытый дизайн

Достаточно широкая апертура гентри — 750 мм

Апертура диаметром более стандартных 50 см крайне удобна не только для исследования тучных пациентов, но и для исследования пожилых людей, которым тяжело закидывать руки за голову.

Широкий стол

Широкий стол шириной 475 мм и продуманный специалистами Hitachi до каждой мелочи матрас с боковыми отворотами позволяют удобно расположить пациента и обернуть его на время исследования. Отвороты матраса также предотвращают попадание капель контраста или крови на движущиеся части стола.

Удобная помощь во время исследования

С помощью большого LCD монитора вы сможете объяснить пациенту ход исследования или показать, когда ему нужно будет задержать дыхание. Все этапы либо показываются в виде доступных для понимания картинок, либо объясняются словами из 10 различных языков.

Индикаторы задержки дыхания

Специальные индикаторы задержки дыхания Breath Guide легко разглядеть из любого положения.

Дисплеи Breath Guide показывают момент, когда следует задержать дыхание, а так как они установлены на 3 разных стенках гентри, их легко найти взглядом. Используя эту опцию вместе с автоматическими голосовыми командами и монитором Breath Guide, вы можете быть абсолютно спокойны за пациента.

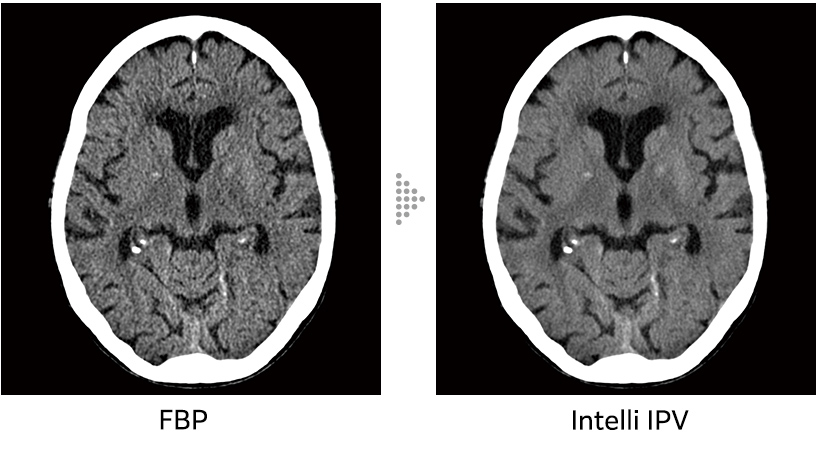

Я понимаю IPV

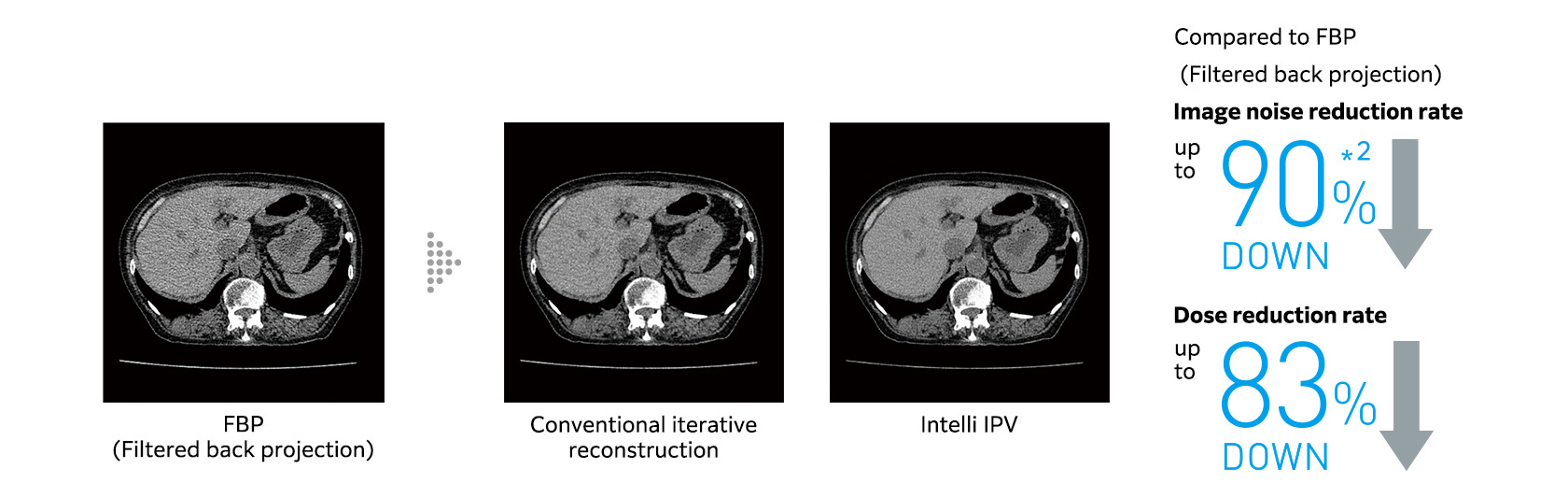

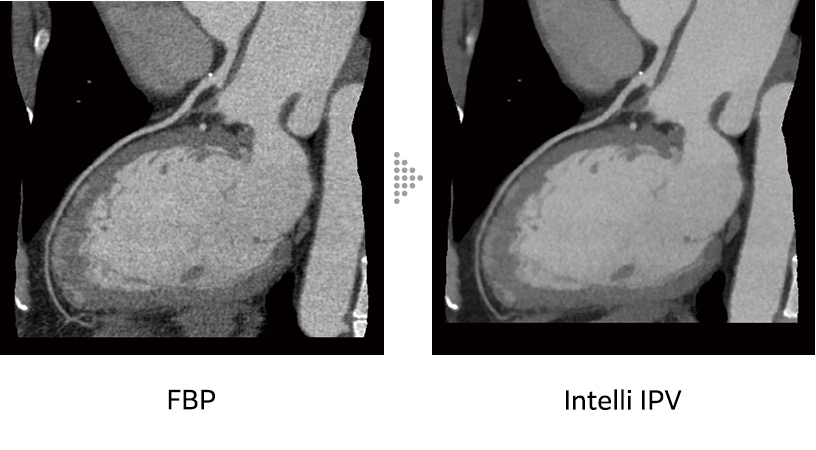

Наш итеративный метод реконструкции Intelli IPV* 1 обеспечивает изображения, которые сохраняют свою естественную текстуру даже при высоких показателях шумоподавления и отличную видимость даже при низких дозах, и не требует специальной операционной или дополнительного оборудования.
Кроме того, при применении низкой дозы теплоемкость анода эквивалентна 45 MHU (конвертируемая величина).

*1 IPV означает итеративную прогрессивную реконструкцию с визуальным моделированием.

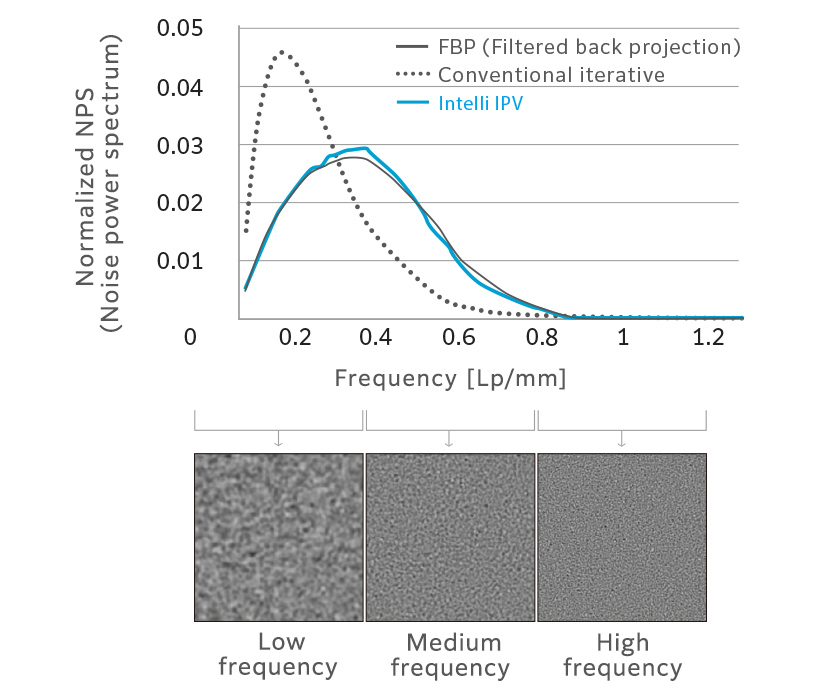

Достижение естественной видимости с уменьшением дозы

*2 Сканирование легочного поля
При настройке текстуры в равномерном соотношении от высокой до низкой частоты физические свойства, которые влияют на видимость, максимально приближены к FBP.

Визуальная модель

• • Визуальная модель — это технология, которая контролирует шум и качество изображения с помощью итерационной обработки на основе статистической модели, объектной модели и физической модели.

• Модель объекта
  Моделирует изменения морфологической информации для управления размером, формой и положением структуры.
• Физическая модель
  Физическая модель — это технология, которая использует FBP в качестве модели и уменьшает шум, регулируя текстуру от высоких до низких частот в равномерном соотношении, достигая текстуры, близкой к текстуре FBP.
• Статистическая модель
  Уменьшение шума выполняется путем статистической оценки шума рентгеновского излучения и шума системы схемы.

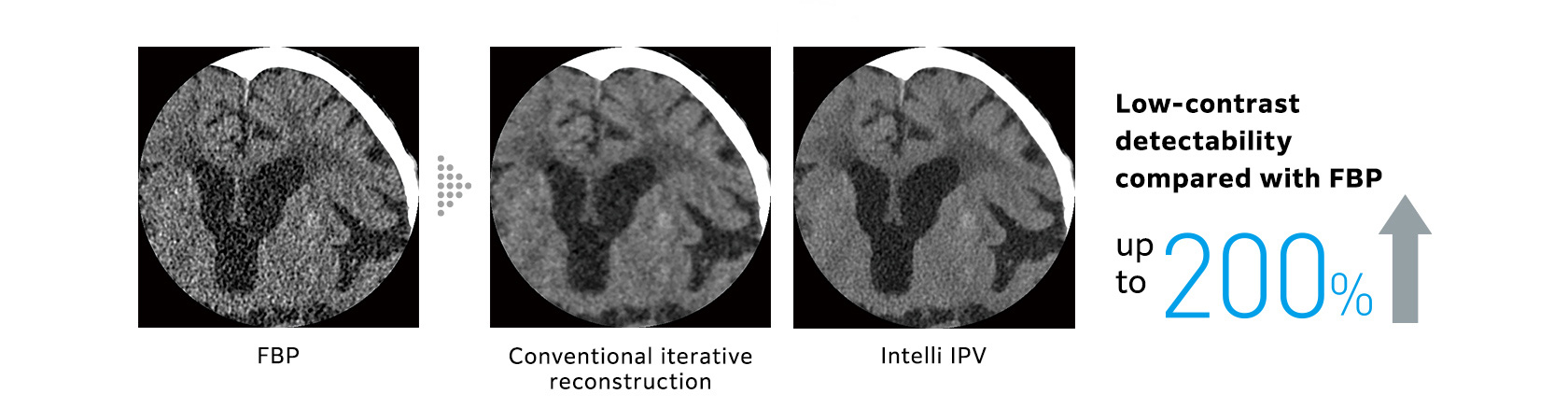

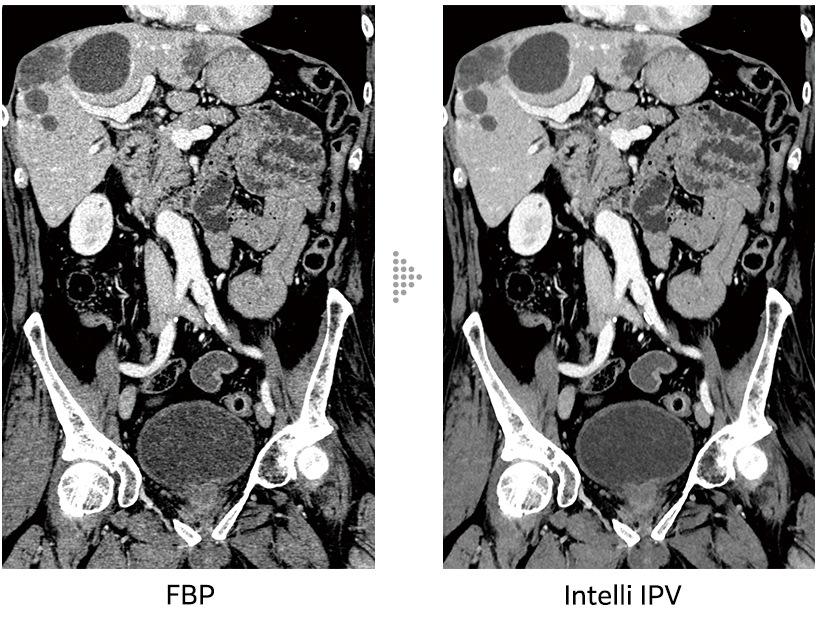

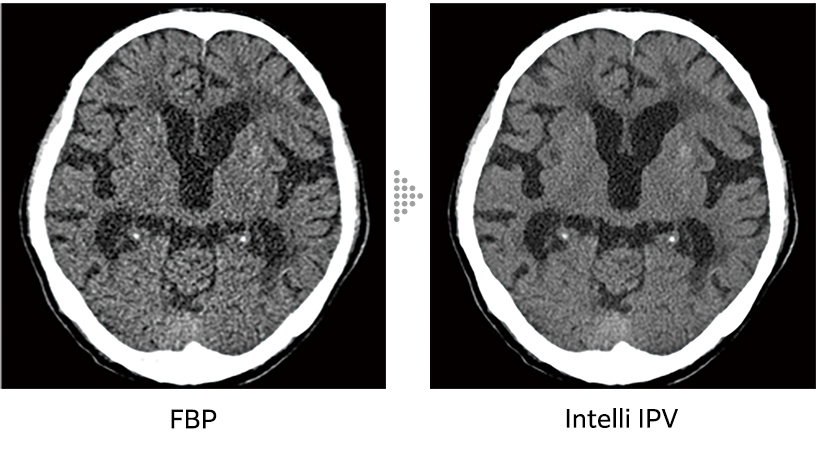

Улучшение способности к обнаружению с низким контрастом

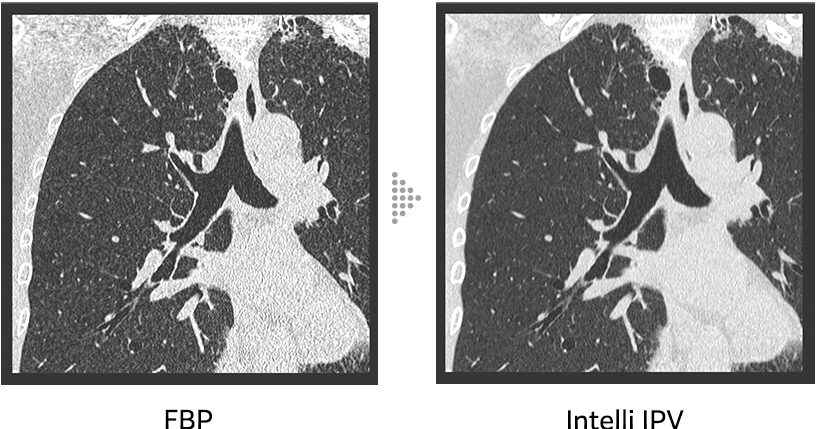

Intelli IPV значительно уменьшает шум и улучшает распознавание низкого контраста, сохраняя качество текстуры изображения, особенно в области головы, где важно распознавание низкого контраста.

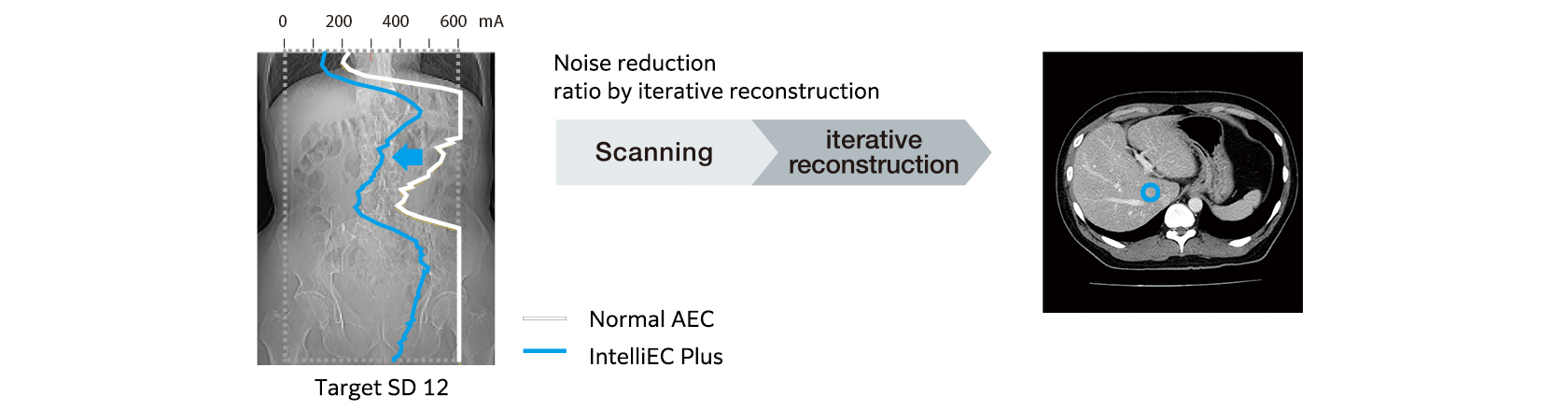

IntelliEC Plus (сочетание автоматического управления экспозицией и итерационной реконструкции)

Ток трубки непрерывно модулируется в 3D-направлении для получения изображения, которое достигает целевого SD. При модулировании тока трубки можно установить условия сканирования, которые оптимизируют не только обычную итерационную обработку, но и характеристики Intelli IPV.

SynergyDrive

Благодаря оптимизации рабочего процесса во время сканирования время обследования значительно сокращается.
Улучшен рабочий процесс оператора за счет сокращения трудоемких процедур.

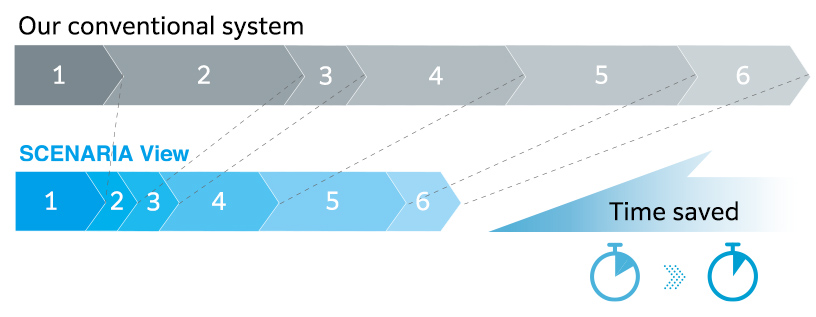

1. Позиционирование пациента
2. Регистрация пациентов
3. Сканограмма
4. Сканирование
5. Выход
6. Дополнительная обработка

Современная настройка и обработка изображений для нескольких пациентов

Оператор должен выполнять разнообразные задачи по сканированию и обработке изображений.
«Вкладка «Исследование» позволяет переключать листы для 3 пациентов одновременно, как перелистывая страницы.
«Вкладка навигации» позволяет свободно переходить от сканирования к обработке изображений на одном листе. Переключение вкладок способствует созданию комфортной среды для оператора.

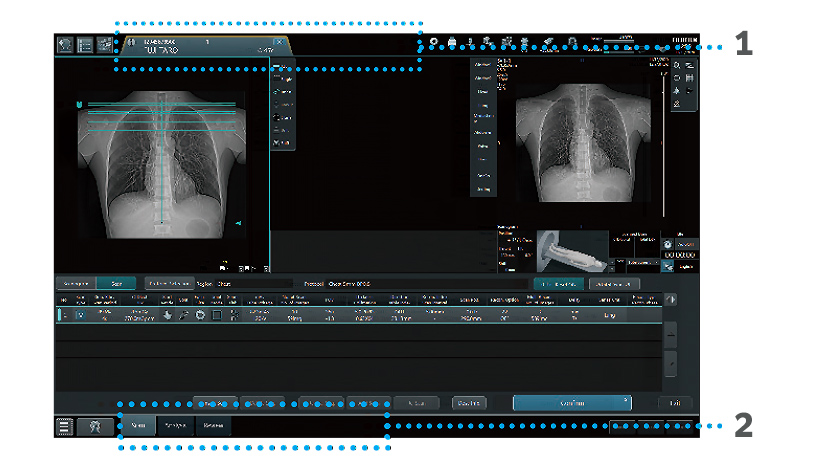

1. Вкладка «Исследование»: вкладка «Исследование» позволяет легко переключаться между рабочими листами каждого пациента.
2. Навигационная вкладка: «Навигационная вкладка» позволяет легко переключаться между изображением и обработкой изображений того же пациента.
3. Сканирование
4. Выход
5. Обработка изображения

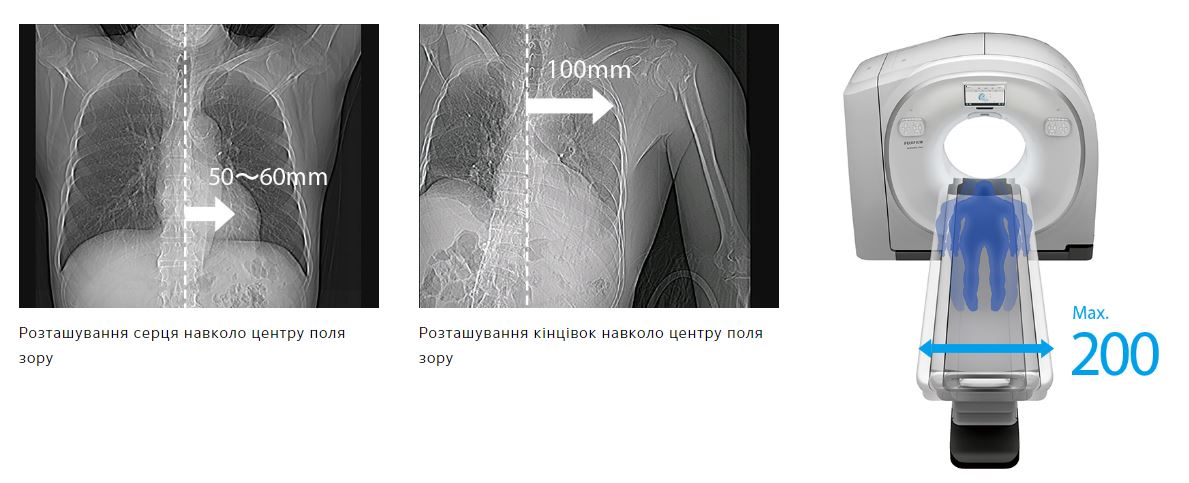

Функция бокового выдвижного стола для легкого позиционирования

Поскольку стол пациента перемещается в сторону на 200 мм (+/- 100 мм), смещенные области, такие как сердце и плечи, можно легко расположить в центре поля зрения, улучшая эффективность обследования.

* Изображение и обработка выполнена системой SCENARIA CT.

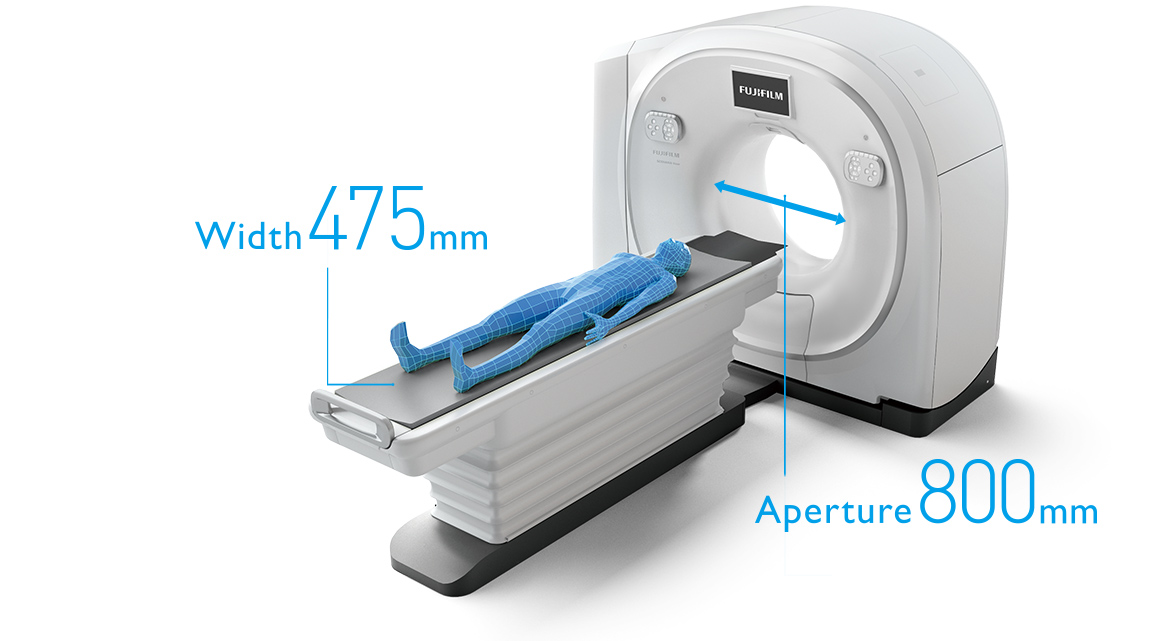

Диафрагма 800 мм
Ширина гантри 800 мм и плавная форма отверстия гентри обеспечивают легкий доступ к пациенту.

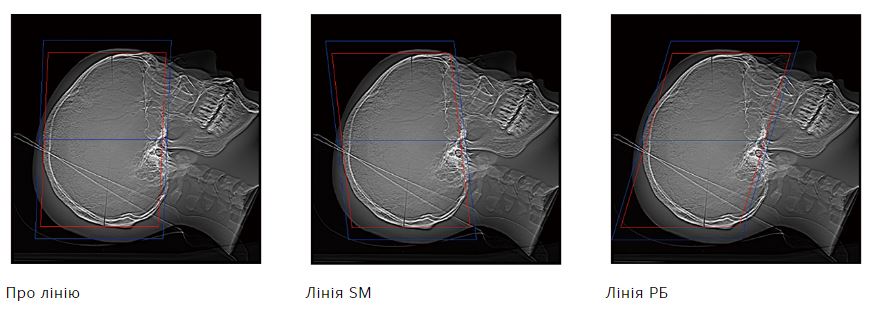

AutoPose (автоматическая настройка диапазона сканирования)

Улучшенная воспроизводимость и сокращенное время настройки.

Компьютерный томограф FUJIFILM Scenaria View (128 срезов) может автоматически установить диапазон сканирования с помощью изображения сканограммы.

При необходимости оператор может регулировать диапазон вручную. AutoPose поддерживает несколько настроек опорных линий, например линию OM (базовая линия орбитомеатала), линию SM (линия верхнего орбитомеатала) и линию RB (базовую линию Рейда), для сканирования головы. Кроме того, поскольку ограничения можно установить заранее, диапазон сканирования можно настроить в соответствии с предпочтениями заведения.

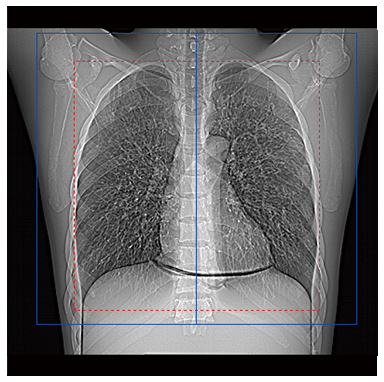

Голова

грудь

Красный: Автоматически расположенная область
Синий: Автоматически расположенная область + Область настройки поля

Высокая скорость и качество

• • Выдающиеся технологии для достижения как высокоскоростного сканирования, так и высококачественных изображений.



CORE Plus

• Метод реконструкции изображения, который включает наш уникальный алгоритм реконструкции конического луча Этот метод уменьшает полосы и артефакты движения во время сканирования в режиме высокого тона.

Высокоскоростная выборка данных

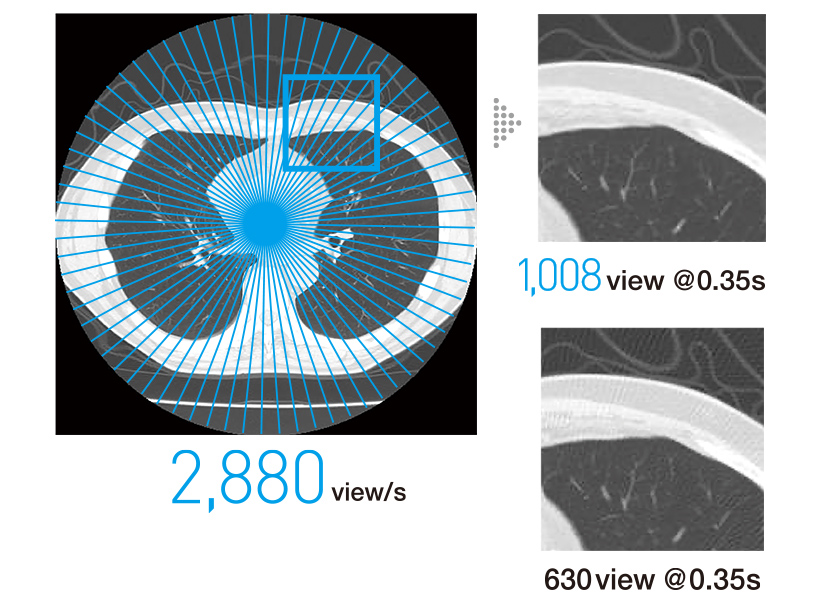

• Высокоскоростная выборка данных со скоростью 2880 просмотров/с обеспечивает изображение высокой четкости даже в периферийных регионах. Возможно сканирование со скоростью 0,35 с/рот для всего тела.

Полностью цифровой высоковольтный детектор полностью цифровой

Система высоковольтного детектора и оптические системы разработаны заново. Детектор способствует созданию высококачественных изображений за счет уменьшения электрических шумов, энергопотребления и уменьшения веса.

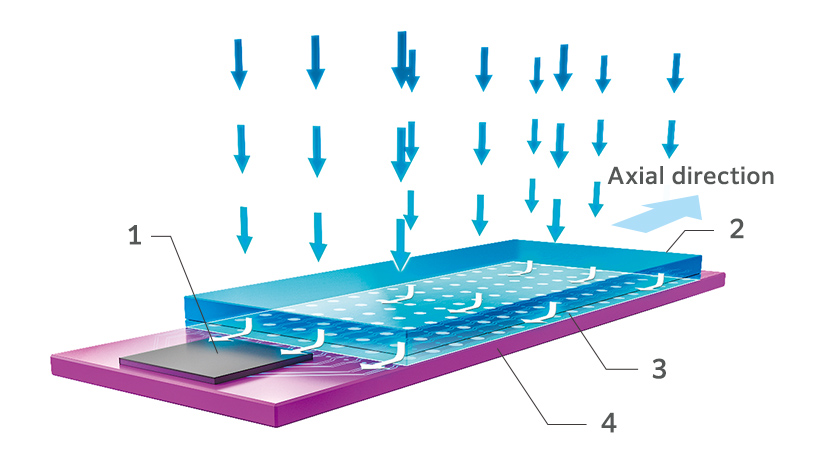

Уменьшение шума

Технология MaxiLight позволяет устранить потребность в аналоговой проводке между платами, что делает детектор HV полностью цифровым. Полностью цифровой высоковольтный детектор снижает электрический шум до 40% по сравнению с обычным детектором* 1 .

1. Модуль аналого-цифрового преобразователя
2. Сцинтилляторная решетка
3. Фотодиодная матрица
4. Монтажная плата

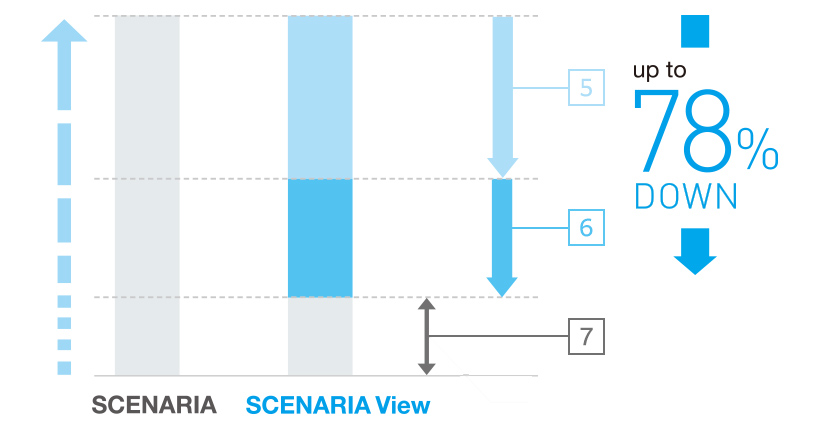

Сниженное энергопотребление

Детектор высокого напряжения уменьшает потребление электроэнергии на 45% по сравнению с обычным детектором* 1 , поскольку детектор высокого напряжения не имеет аналогового провода между платами.

Он дополнительно уменьшает потребление электроэнергии благодаря использованию «Режима выключения», который отключает питание, сохраняя производительность рентгеновского детектора.
В результате детектор снижает общее потребление электроэнергии до 78%.

5. Энергосбережение до 45%
(уменьшение потребления энергии в схеме обнаружения рентгеновского излучения)
6. Режим выключения
7. Потребление электроэнергии ночью
(энергия потребляется даже при выключенном питании устройства)

Детектор имеет повышенную надежность системы по сравнению с обычным детектором* 1 благодаря исключению аналогового провода между платами. Его вес также был уменьшен на 30%.

*1 Данные по сравнению с системой Компьютерный томограф FUJIFILM Scenaria View (128 срезов).

Расширенные функции

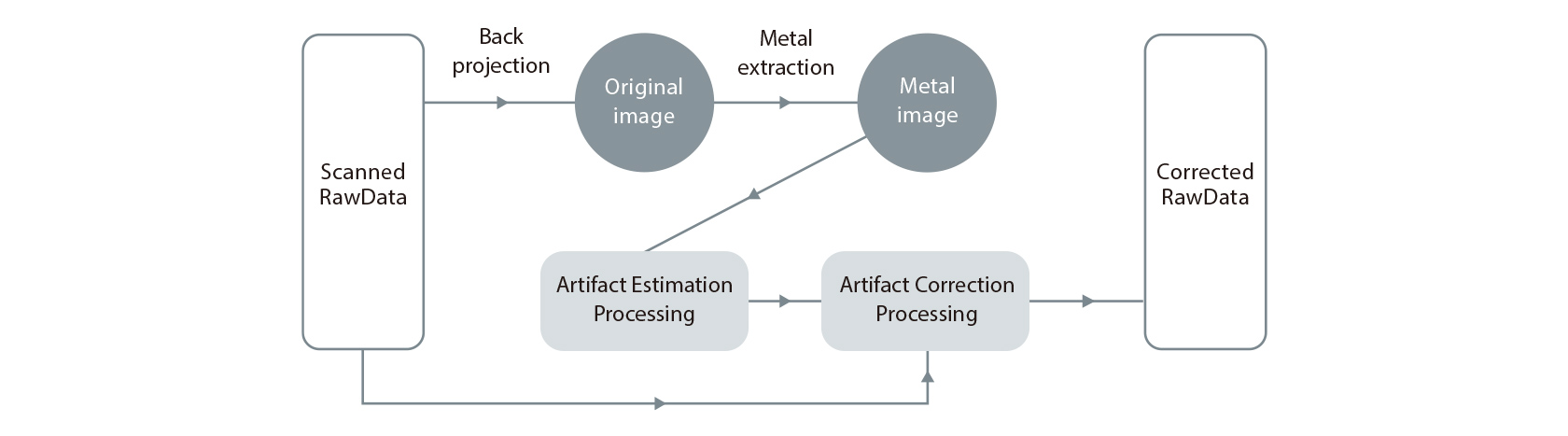

HiMAR Plus

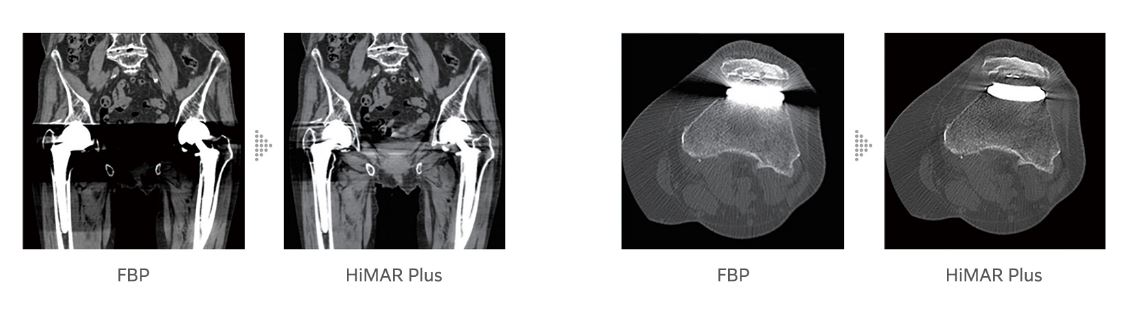

• Он уменьшает металлические артефакты, применяя итерационные вычисления Снижение интенсивности можно выбрать в соответствии с ROI и клиническими показаниями обследования.

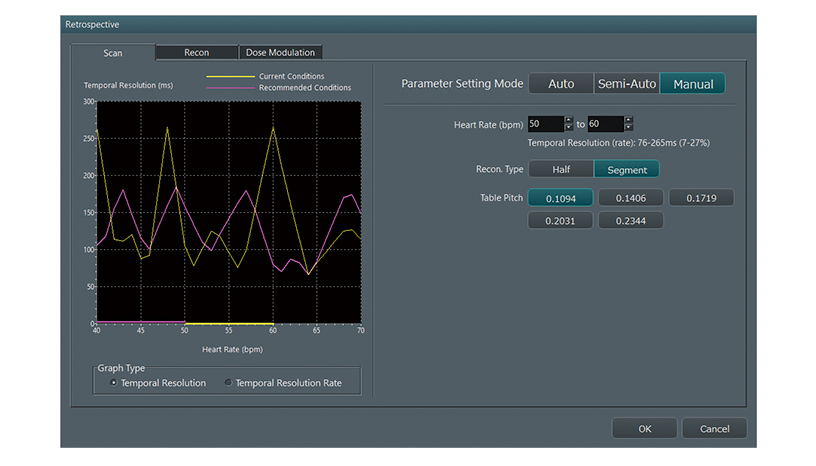

Кардиопроводник

• CardioConductor – это функция, отслеживающая диапазон частоты сердечных сокращений при задержке дыхания пациента и автоматически рассчитывающая параметры изображения и реконструкции изображения на основе собранных кардиологических данных*1.
• Что касается параметров изображения, можно выбрать либо «Авто», сосредоточиваясь на простоте использования, либо «вручную», что позволяет свободную настройку.

*1 Оператору может потребоваться выполнить проверку, настройку и настройку.

КардиоГармония

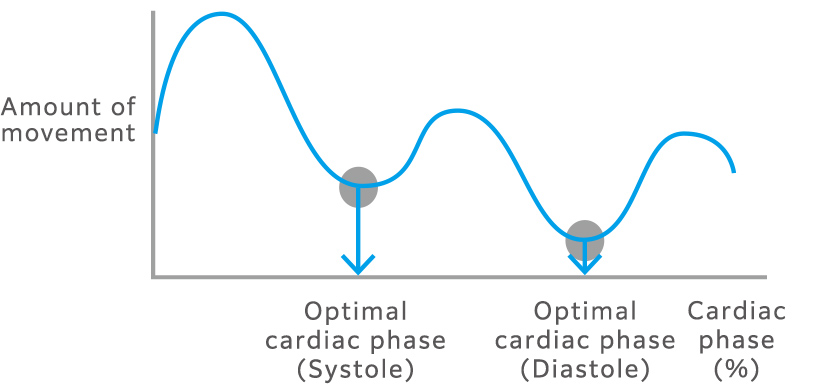

• После получения изображения CardioHarmony автоматически* 2 выбирает фазу сердечного цикла с минимальным количеством движений сердца как оптимальную фазу сердца.
• Таким образом, время поиска оптимальных фаз сердца, которое является узким местом в рабочем процессе КТ сердца, можно значительно сократить.

*2 Автоматический выбор должен быть проверен и может быть скорректирован, если необходимо, оператором.

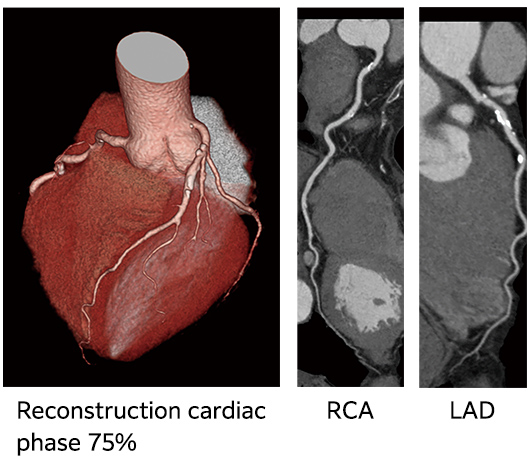

В этом примере во время сканирования частота сердечных сокращений изменилась с 37 до 72 ударов в минуту, что затрудняет определение стационарной фазы. Оптимальную фазу сердца можно легко найти с помощью CardioHarmony.

* Изображения и обработка выполняются на системе Компьютерный томограф FUJIFILM Scenaria View (128 срезов).

IntelliEC Cardiac

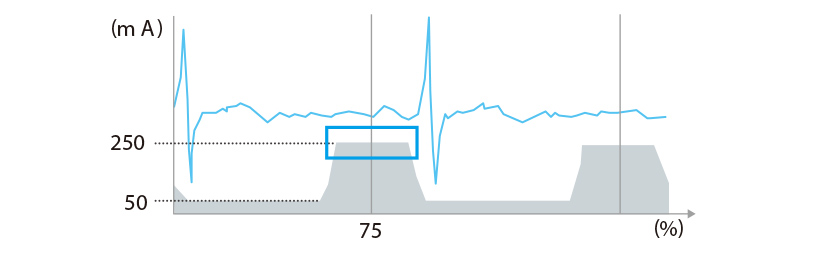

Модуляцию тока трубки можно установить до 2 фаз, и таким образом можно уменьшить дозу во время КТ сердца.* Изображения и обработка выполняются на системе Компьютерный томограф FUJIFILM Scenaria View (128 срезов).

ИнтеллиЦентр

Поскольку стол пациента смещается в сторону на 200 мм, оператор может разместить область интереса (ROI) близко к центру поля сканирования, не касаясь пациента. Если область интереса смещена от центра поля сканирования, то для выравнивания с центром реконструкции необходима постреконструкция. Однако с помощью IntelliCenter этот процесс можно пропустить* 3 и, как следствие, ожидается, что время обследования сократится* 4 .

В целом предполагается улучшить пространственное разрешение изображения путем установки области сканирования в центр вращения.

Интеграция бокового движения стола и сканирования наклона также обеспечивает большую гибкость при осмотре головы. CTDIVol уменьшается минимум на 8,0%* 5когда головка сдвигается вблизи центра вращения и фильтр компенсации дозы переключается со стандартного на малый.



*3 Ограничено случаями, когда область сканирования может быть расположена в центре поля зрения с помощью бокового перемещения.
*4 Время от момента лежания пациента на столе до конца сканирования.
*5 параметров сканирования: напряжение трубки 120 кВ, ток трубки 300 мА, время сканирования 1,0ｓ, 0,625 мм × 32 строки

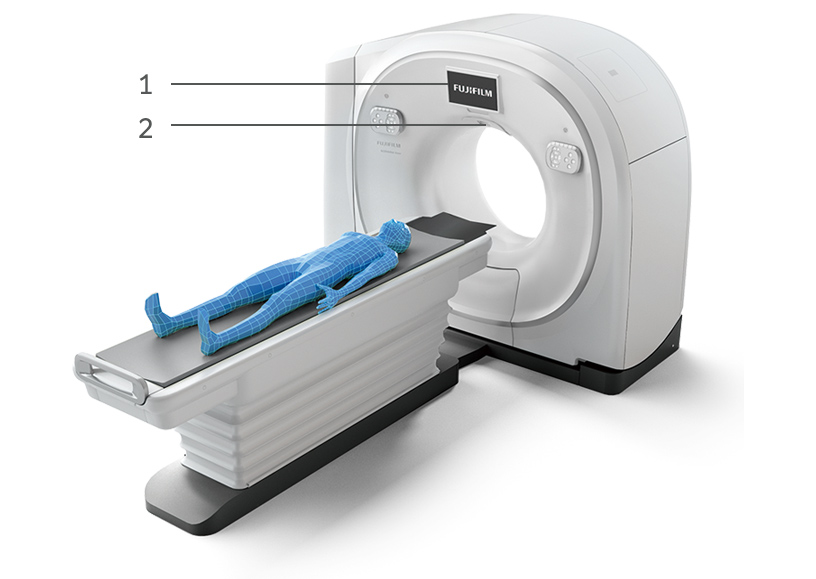

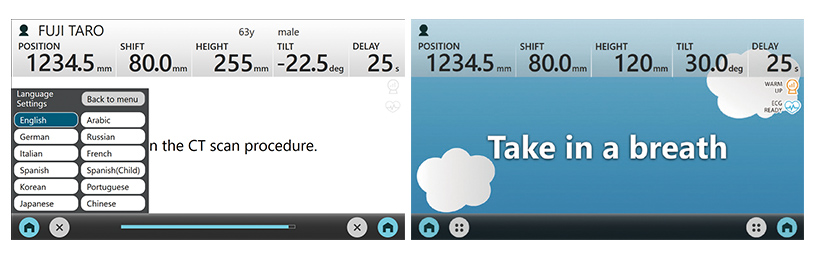

1. Touch Vision обеспечивает комфортное обследование как для пациента, так и для оператора

Кнопки управления расположены с обеих сторон монитора, чтобы обеспечить легкий доступ для оператора.Большой монитор в передней части гентри обеспечивает плавное сканирование пациента. Для задержки дыхания во время сканирования установлено 11 языков.

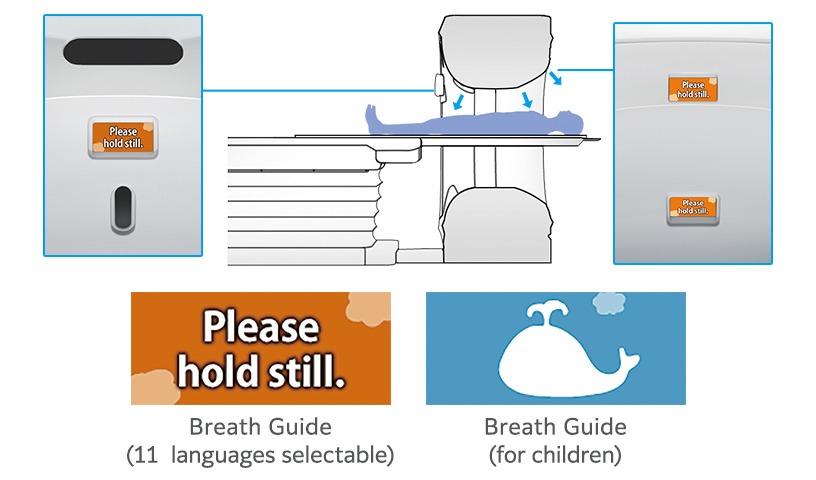

2. Breath Guide помогает пациенту визуально ориентироваться во время сканирования

Дисплеи Breath Guide установлены в трех местах на портале, чтобы указывать пациенту время задержки дыхания во время сканирования. Их можно увидеть из любого положения пациента. Подсказки отображаются на 11 языках, которые можно выбрать с помощью автоматического озвучивания.







Другие варианты

• Двойное сканирование энергии
• Шаттл-сканирование
• Подсчет кальция
• guideShot
• riskPointer (анализ LAA)
• fatPointer (анализ жира в организме)



Комфорт

Управление дозой

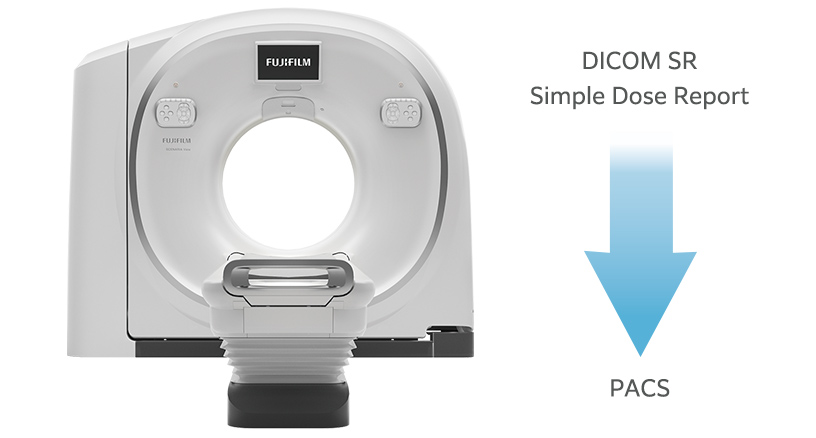

DICOM SR
Используя стандарт DICOM, можно передавать информацию о дозе как структурированный отчет DICOM (DICOM SR) в PACS и тому подобное.

Информацию о дозе можно передать в PACS и т.д. как вторичное захваченное изображение.

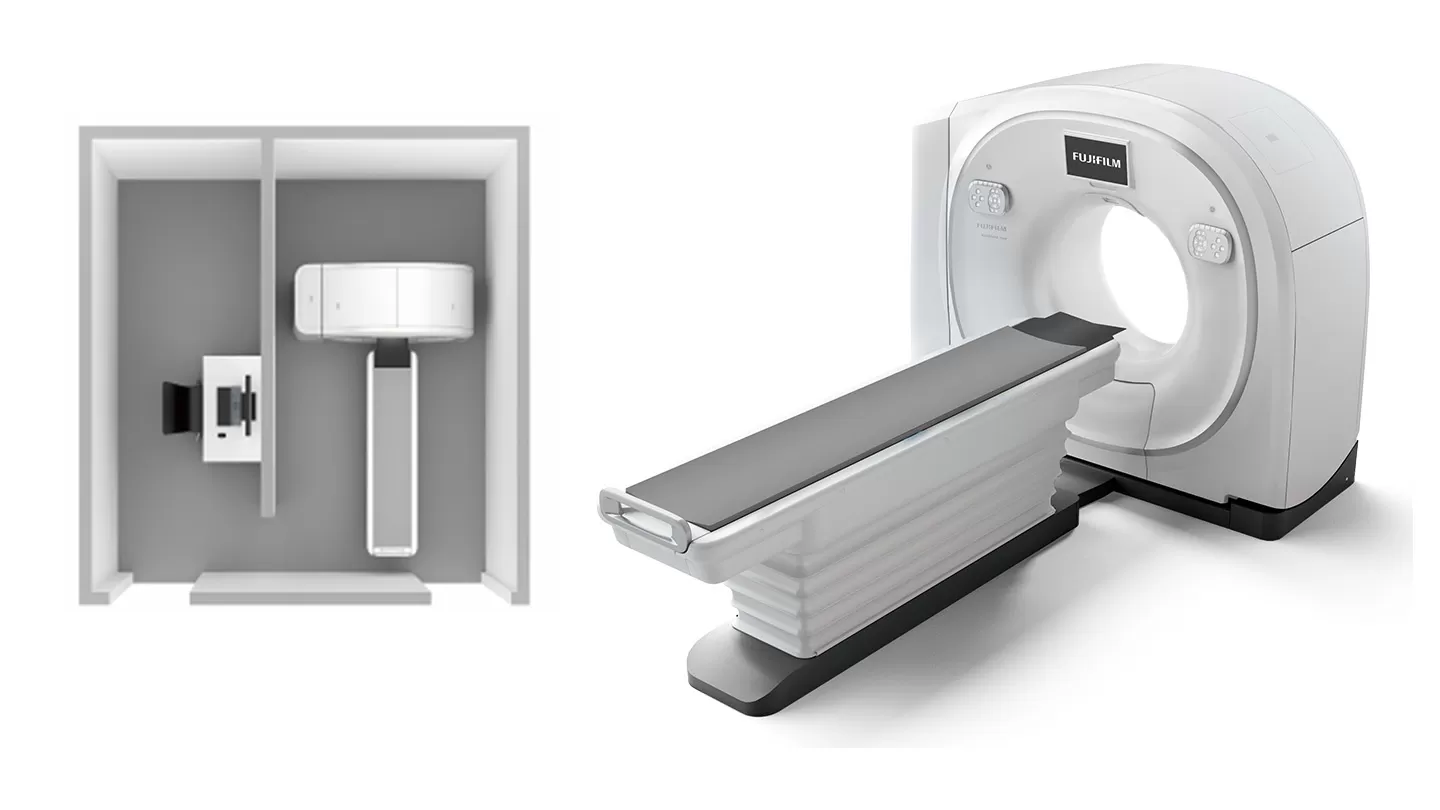

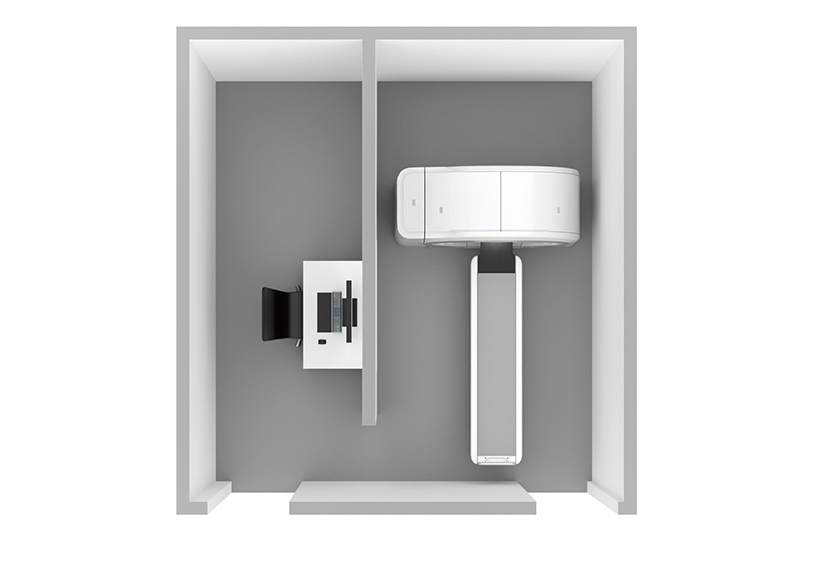

Конструкция из 3 блоков — Компактное пространство

Вся система состоит только из трех компонентов* 6 ; портал, стол пациента и консоль оператора. Не нужны дополнительные блоки, такие как системные трансформаторы, поэтому пространство в кабинете КТ можно максимально увеличить для клинического использования.



*6 Для напряжения питания 380/400В. Эко режим

Режим Eco имеет две функции: режим ожидания и режим выключения.
Функция On-time Standby контролирует блоки, установленные на портале, таким образом уменьшая потребление электроэнергии до 48% по сравнению с режимом Eco OFF.

Режим Off-time отключает электроэнергию, но сохраняет работоспособность извещателя. В режиме выключения энергопотребление в режиме ожидания уменьшается на 60% по сравнению с тем, когда он не используется.



Технические характеристики

• РК-монитор — большой 24″ и удобный для врача медицинский жидкокристаллический дисплей
• Апертура гентри (мм) — 750
• Коллиматор — двухмерныйКоличество срезов — 64/128
• Толщина гентри (мм) — 880
• Ширина деки стола(мм) — 475
• Продольные перемещения — +/- 16 см. Продольные перемещения — +/- 16 см
• Минимальное время сканирования — 0,35 сек.
• Скорость получения данных — 2 880 изображений/сек.
• Мощные рентгеновская трубка и генератор — 7.5 МТЕ (миллионов тепловых единиц) и 72 кВт соответственно
• Минимальная толщина среза — 0,625 мм
• Минимальная высота стола (мм) — 450
