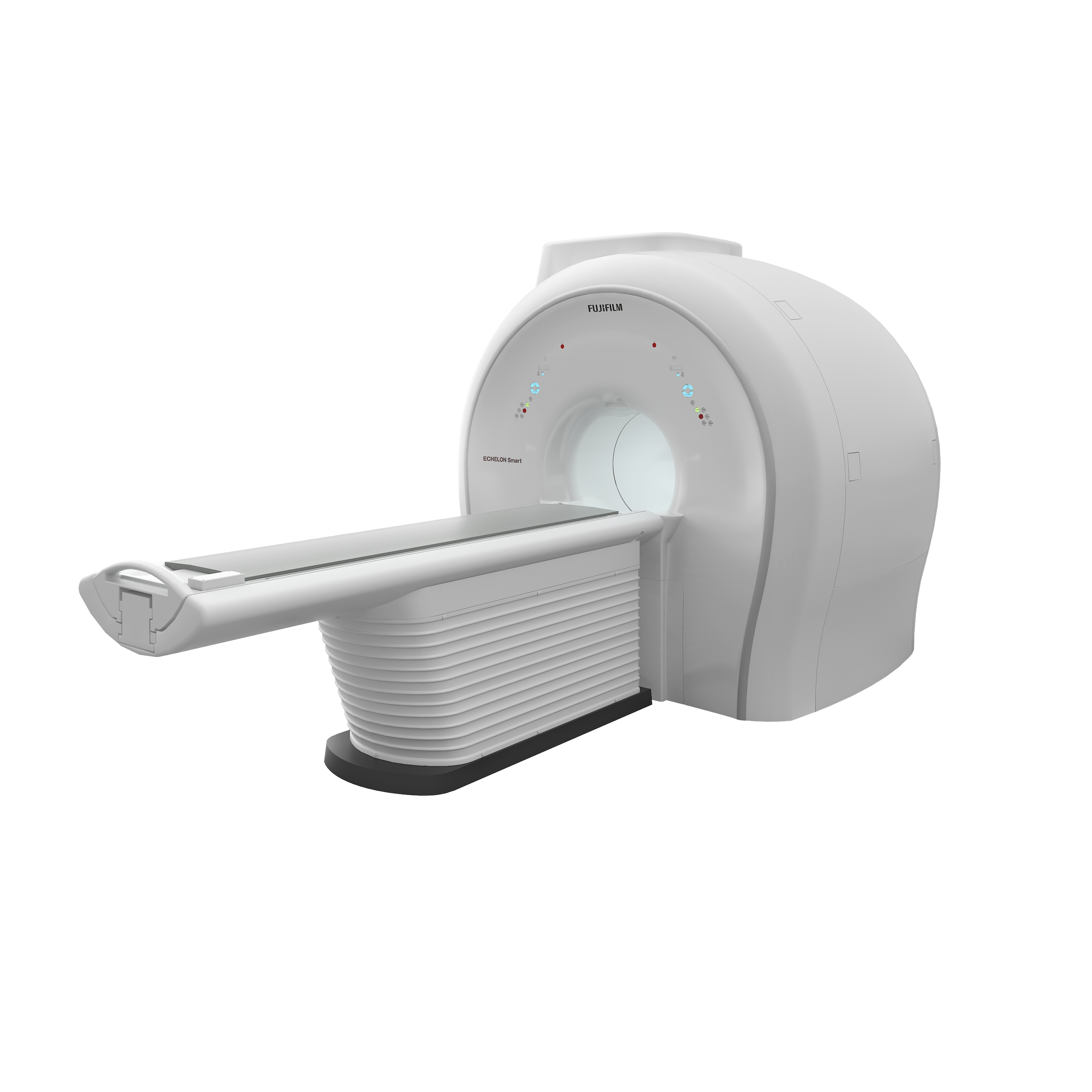

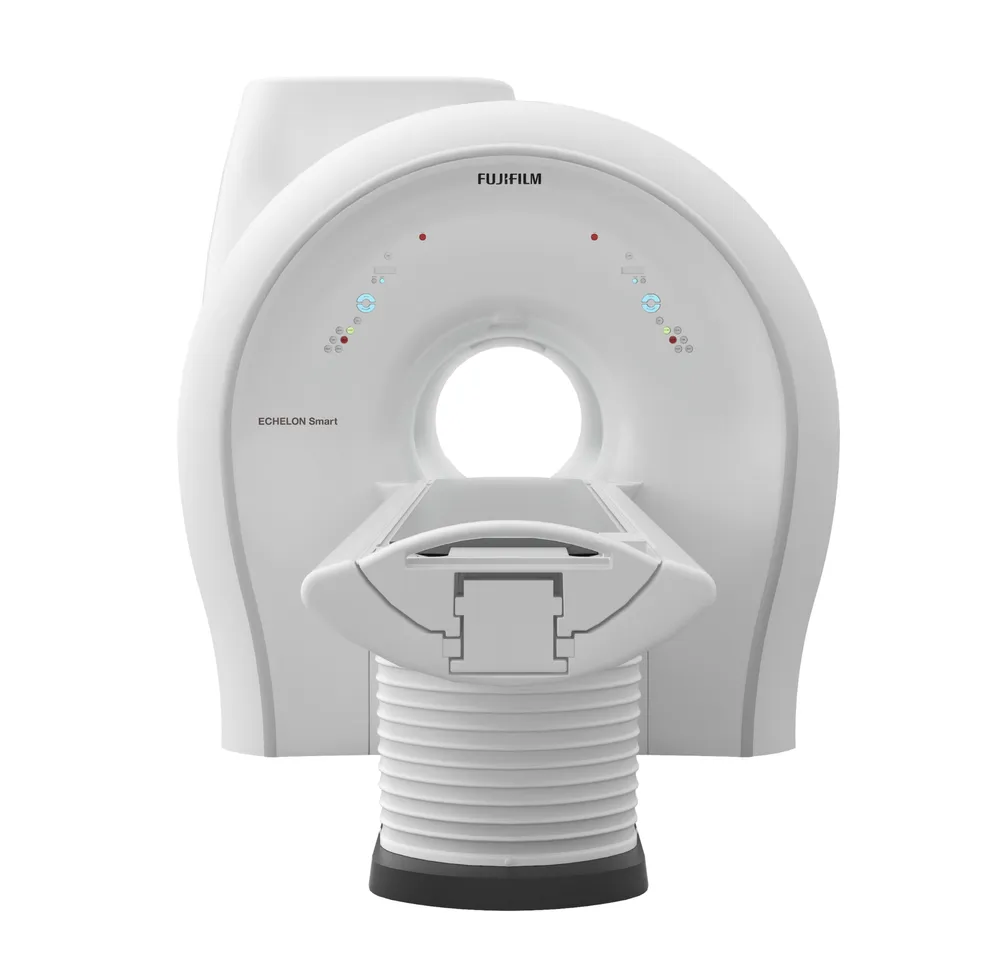

Магнитно-резонансный томограф FUJIFILM ECHELON Smart (1,5 Т)

Описание

Магнитно-резонансный томограф FUJIFILM ECHELON Smart (1,5 Т) объявляет начало нового стандарта для сверхпроводящей МРТ 1,5 Тл.

Магнитно-резонансный томограф FUJIFILM ECHELON Smart (1,5 Т) занимает небольшую площадь с ограниченной ценой без ущерба для качества и скорости диагностики.

Базируясь на нашей фирменной технологии, эта система раскрыла потенциал для систем 1,5 Т, обеспечивая превосходное качество изображения и превосходную гибкость установки, унаследованную от систем МРТ с постоянным магнитом. ECHELON Smart предлагает новые возможности для сверхпроводящей МРТ.

• Разумный КОМФОРТ

Удобный для пациента тихий осмотр. Существуют различные технологии для уменьшения шума изображения МРТ.
Однако уменьшение акустического шума часто ухудшает качество изображения и может продлить время сканирования, что делает его непригодным для рутинного исследования. Для других подходов требуется специальное оборудование.

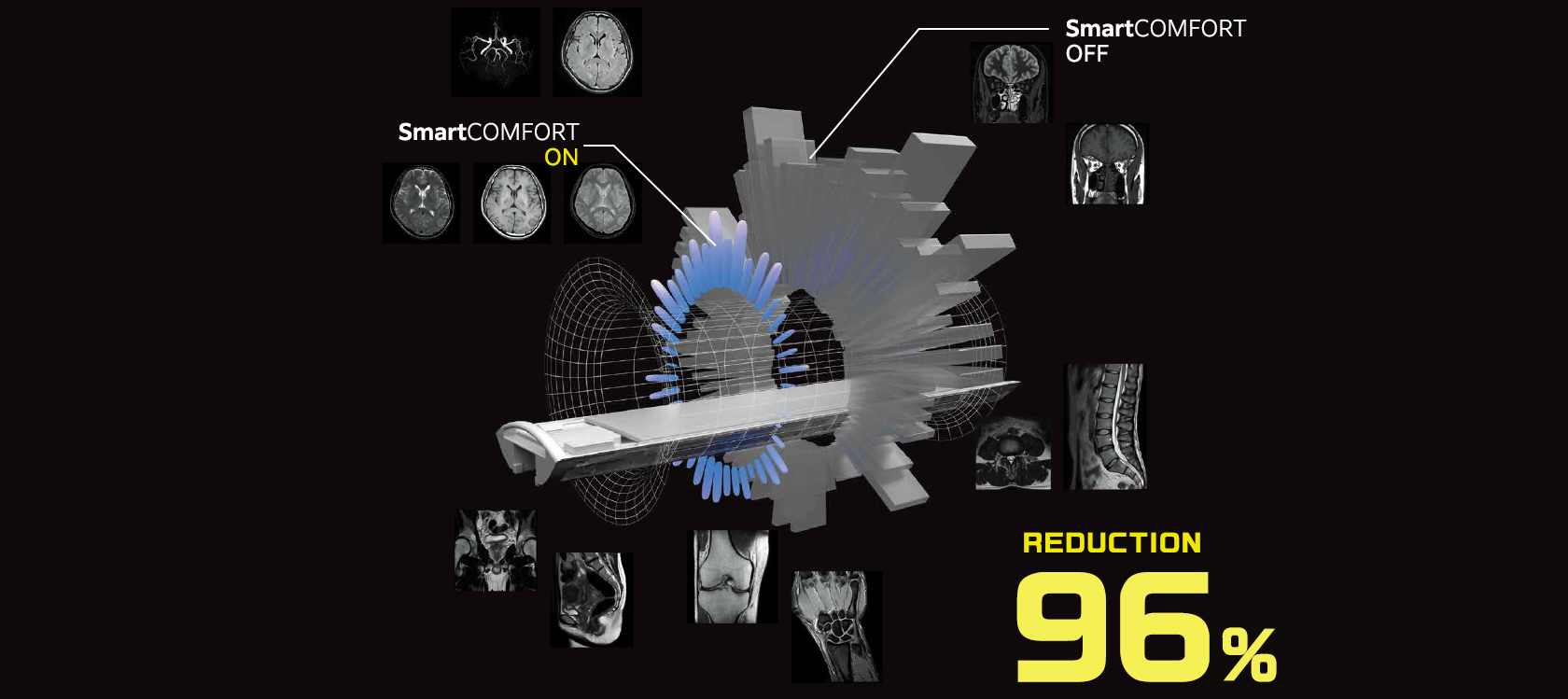

Наша технология шумоподавления SmartCOMFORT уменьшает акустический шум до 96%

• Наша технология шумоподавления лишь минимально влияет на контрастность изображения и время изображения.

С помощью SmartCOMFORT было изменено градиентную форму импульса магнитного поля и настроено параметры изображения, сохраняя баланс между временем изображения, контрастностью, коэффициентом SN изображения и пространственным разрешением, чтобы уменьшить любое влияние технологии уменьшения шума.

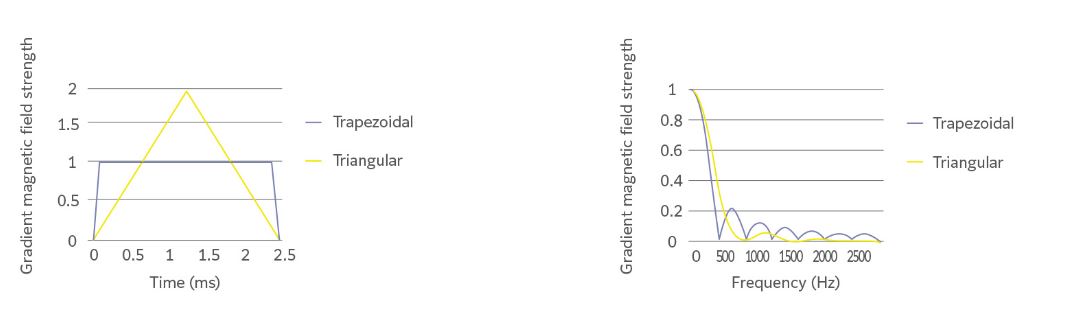

• Градиентные формы импульса магнитного поля и частотные составляющие

Принцип шумоподавления изображения. Форма волны градиента магнитного поля определяется произведением приложенного тока и времени применения. Эта форма сигнала также изменяет качество звука.

• SmartCOMFORT можно использовать вместе с технологией уменьшения артефактов движения RADAR

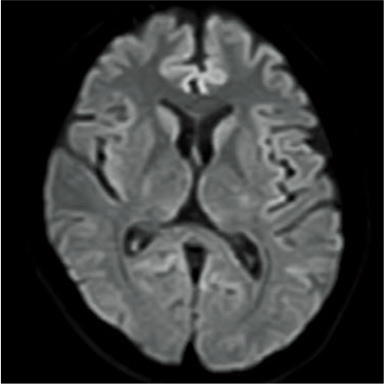

*Пример изображения RADAR + SmartCOMFORT

• Разумное КАЧЕСТВО

Превосходное качество изображения благодаря передовым технологиям
Усовершенствованная спецификация подсистем МРТ оказывает важнейшее влияние на бескомпромиссное качество изображения.

ECHELON Smart оснащен мощными подсистемами, которые включают SmartENGINE, который поддерживает высококачественное изображение, и высокоэффективную радиочастотную систему для расширения возможностей надежных технологий изображения.

SmartSPEED

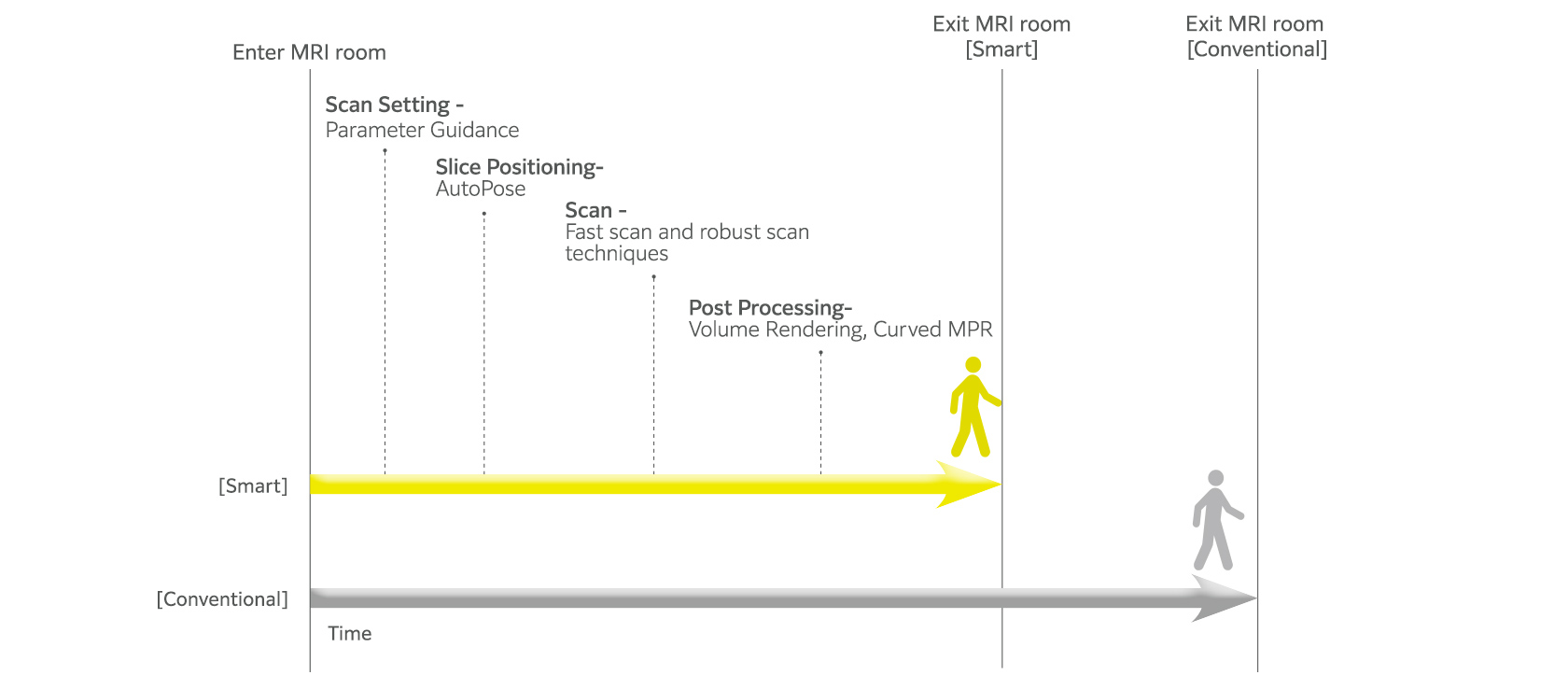

• Сокращение общего времени экзамена

Чтобы повысить вашу производительность, ECHELON Smart предлагает функции, которые оптимизируют рабочий процесс и повышают пропускную способность, такие как AutoPose и функция управления параметрами для легкой и быстрой работы.

Возможности быстрого сканирования и надежные методы сканирования для уменьшения повторного сканирования способствуют сокращению времени сканирования, а функции анализа на консоли сокращают время передачи данных на рабочую станцию.

Благодаря функции SmartSPEED ваша операционная эффективность улучшается.

Smart ECO

• Экологичный с экономичной эксплуатационной стоимостью НА 17% МЕНЬШЕ *3

Сверхпроводящие системы МРТ, как правило, имеют высокие эксплуатационные расходы.
Эта стоимость в основном связана с высоким энергопотреблением системы охлаждения, необходимой для поддержания сверхпроводимости.

ECHELON Smart оснащен функцией энергосбережения, которая может останавливать систему охлаждения на определенный промежуток времени во время периодов неиспользования или в дни, когда не проводится консультация.

Эта функция эффективно снижает потребление электроэнергии, сохраняя при этом нулевое выкипание гелия.
Кроме того, поскольку тепловыделение от самой системы охлаждения также уменьшается в эти периоды, потребление электроэнергии ее теплоотводящим блоком также снижается.

*3 По сравнению с использованием без функции энергосбережения SmartEco

Smart SPACE

• Небольшой размер и гибкое расположение

Часто вызывает беспокойство, достаточно ли места в аппаратной для установки сверхпроводящей системы МРТ.
ECHELON Smart имеет удлиненную длину кабеля между главным гентри МРТ и блоком питания в аппаратной.
Это позволяет создавать гибкие схемы, которые могут устранить некоторые препятствия, с которыми сталкиваются при внедрении системы МРТ.

Достигните «высокого качества изображения» и «высокой скорости» в клинической практике благодаря сочетанию наших приложений, операций и оборудования.

Умное приложение

• Вокруг РАДАР
• Изображение налета
• isoFSE

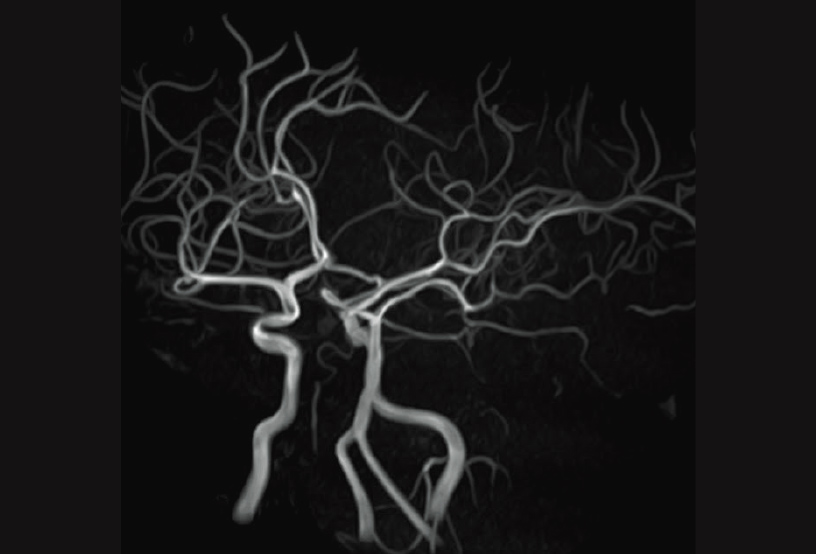

• BeamSat TOF

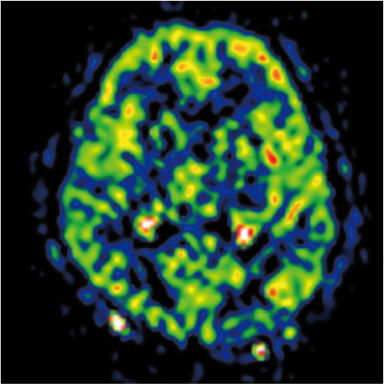

• VASC-ASL
• BSI
• FatSep
• H-Sinc
• Тигр
• T2* RelaxMap / R2* RelaxMap

Умная операция

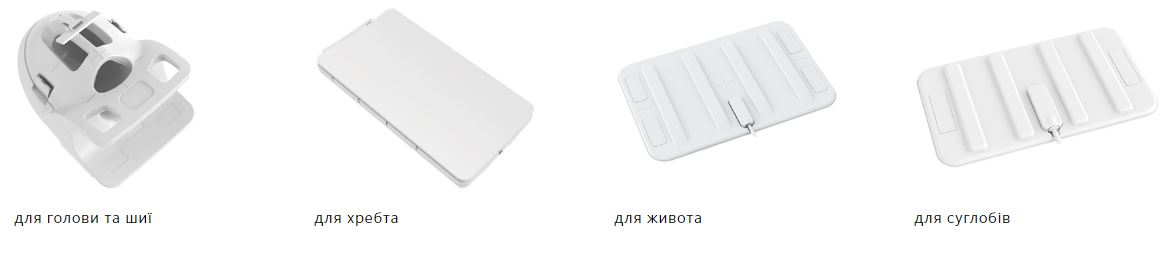

• Система катушек
• Автопоза
• Интерфейс пользователя
• Интерфейс пользовательских предложений

Умное аппаратное обеспечение

• SmartENGINE
• 16-канальная система приемника
• Высокоэффективная градиентная система
• Высокопроизводительная радиочастотная система

Умное аппаратное обеспечение

Наши технологии улучшают качество изображения. SmartENGINE. Оптимизация коэффициента SN изображения на многоканальных приемных катушках. ECHELON Smart питается от высокоскоростного аналого-цифрового преобразователя (АЦП), который непосредственно оцифровывает высокочастотный сигнал, подавляя шумы для повышения качества изображения.

Он также содержит оптимальную технику синтеза изображения, которая позволяет точно регулировать коэффициент синтеза изображения, учитывая корреляцию шума при композиции сигналов от элементов,

чтобы улучшить общее соотношение SN изображения на 8% *4 и, таким образом, обеспечить отличные клинические изображения. технология особенно эффективна для многоканальных катушек приемника, в которых элементы катушки сегментированы.

⁴ Зависит от катушки приемника и условий изображения; с применением корреляции шума.

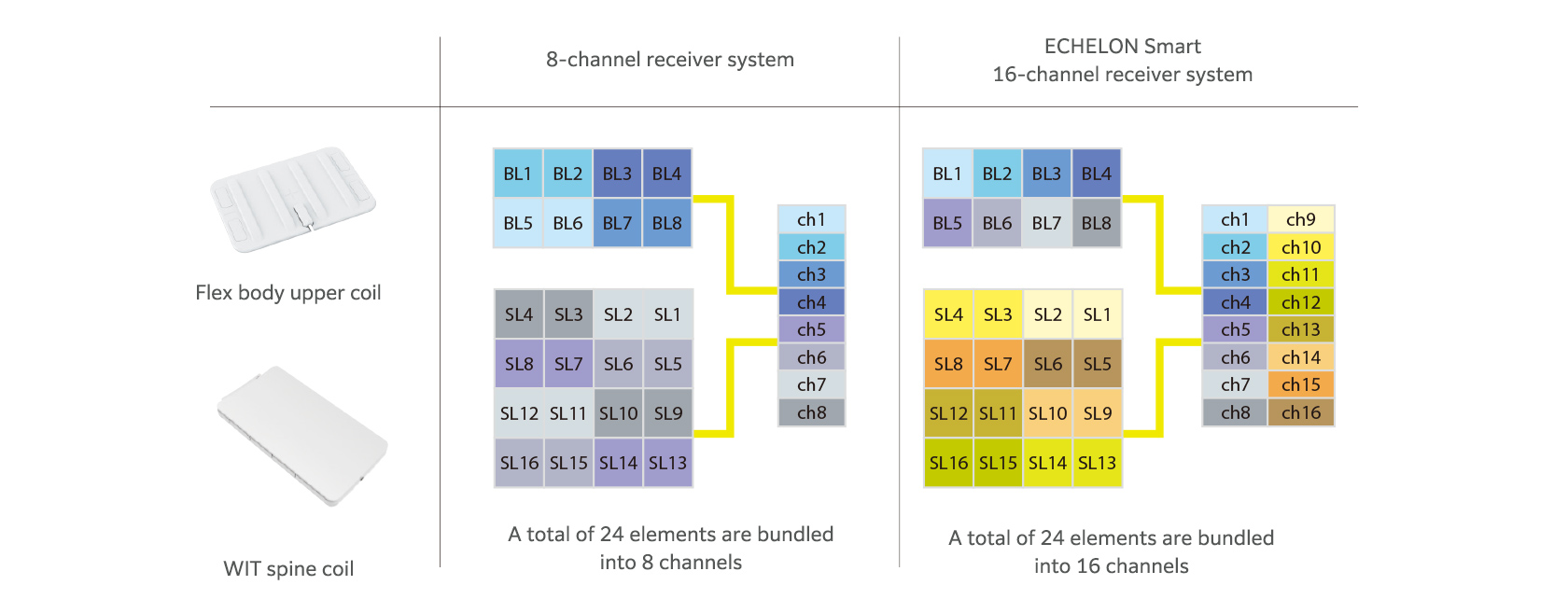

16-канальная система приемника

Удвоение количества катушек приемника для повышения чувствительности и стабильности приема при высокоскоростном изображении

Элементы катушек приемника были уменьшены, чтобы удвоить количество каналов приемника с 8 до 16. Это позволило улучшить чувствительность приемника, достичь высокого коэффициента SN изображения и реализовать малошумный приемник с многоканальными катушками приемника в брюшной части. и другие регионы, для которых отдельный приемник невозможен с помощью 8-канальной системы.

Когда используется функция высокоскоростного изображения RAPID, чем большее количество элементов приемной катушки, тем больше избыточной информации о расширении можно получить. Это обеспечивает стабильное изображение.

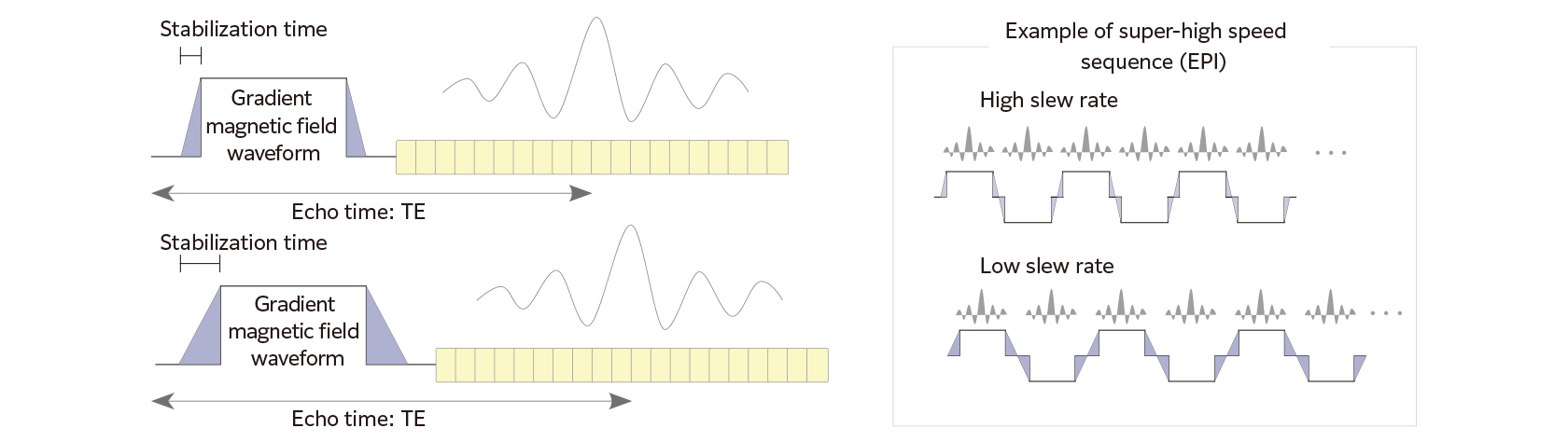

Высокоэффективная градиентная система

Сокращение TE (времени эхо-сигнала) для приемника сигнала имеет важное значение для получения высокоскоростной визуализации, отличных изображений MRA и высокоэффективной визуализации.

Мощная система градиентного магнитного поля ECHELON Smart с источником питания с высокой скоростью нарастания 130 мТл/м/с может сократить время стабилизации градиентного магнитного поля и, следовательно, может дополнительно сократить минимальный TE.

Кроме того, этой скорости нарастания достаточно для поддержки сверхскоростных последовательностей, таких как EPI, которые непрерывно генерируют эхо-сигналы. Благодаря изменению градиентного магнитного поля он эффективен для получения изображений, требующих высокоскоростного переключения без влияния на качество изображения.

Высокопроизводительная радиочастотная система

• Выходная радиочастотная мощность, обеспечивающая стабильное поддержание формы волны излучения

ECHELON Smart оснащен РЧ-выходной мощностью 18 кВт. Этого достаточно для получения четких изображений без ухудшения качества даже в последовательности FSE, которая непрерывно применяет импульсы перефокусировки.

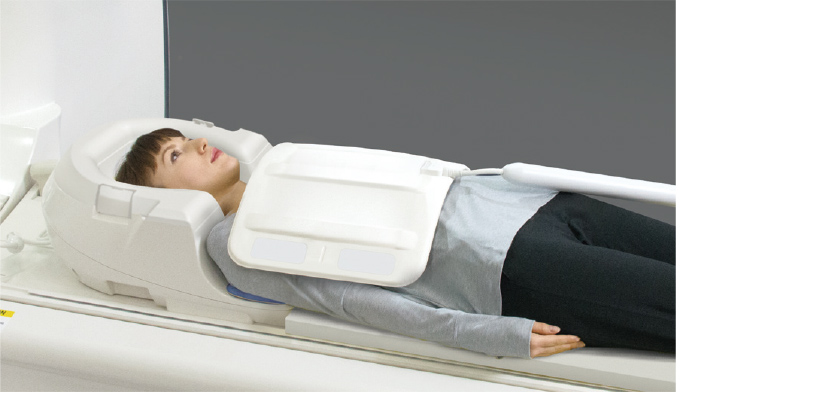

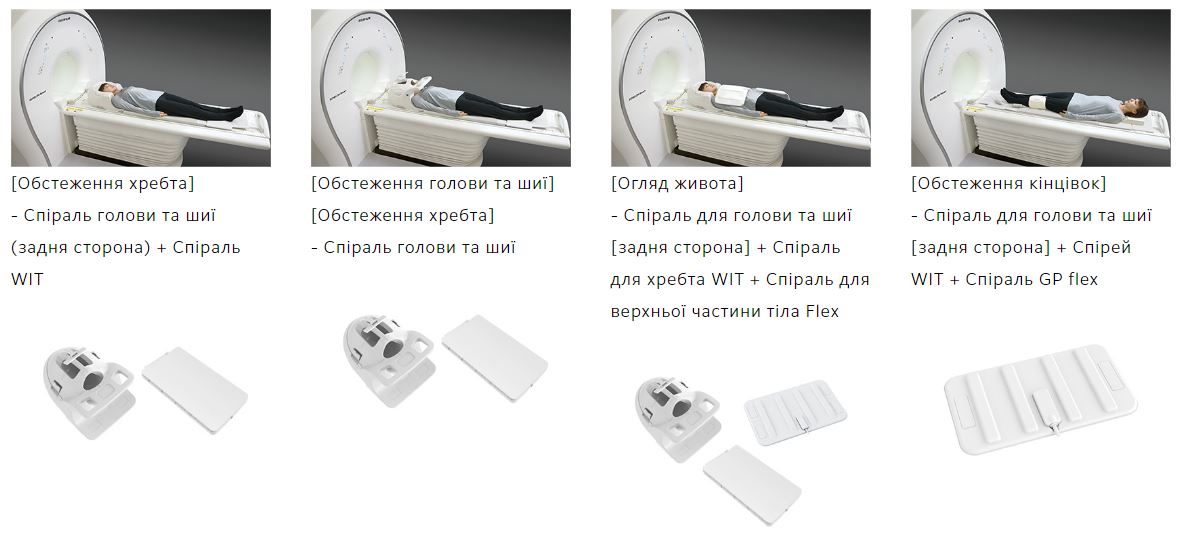

Примеры настройки катушки

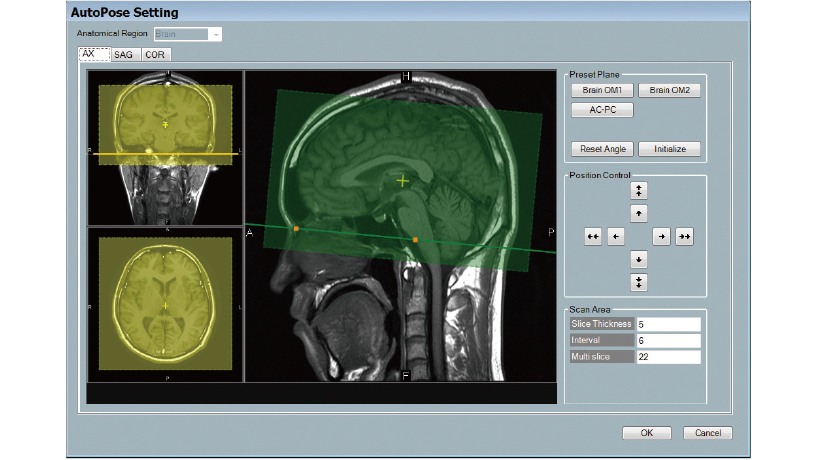

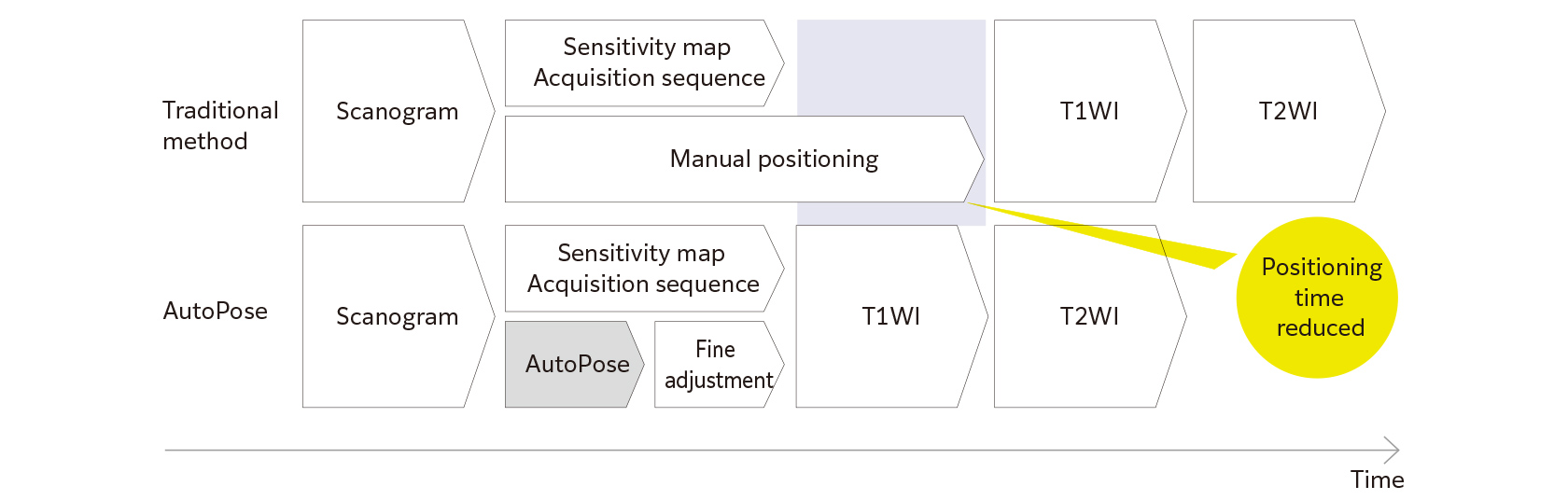

Автопоза

Уменьшение времени работы задачикак помощи для выбора поперечного сечения изображения

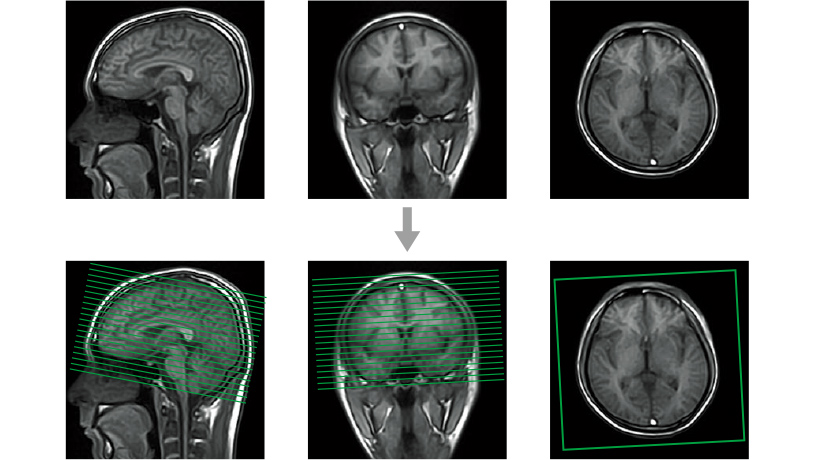

Настройка линии среза может занять много времени даже для опытных операторов. AutoPose помогает быстрее и точнее определить линию среза. После получения сканограммы процесс AutoPose занимает одну или две секунды, чтобы автоматически переместить линию среза к предварительно установленному поперечному сечению.

Во время получения карты чувствительности можно выполнить точную ручную настройку линии среза, чтобы начать изображение.

• [Окно предварительной настройки линии среза]

Эта функция доступна сразу после установки с помощью зарегистрированных предварительно установленных параметров поперечного сечения, которые соответствуют потребностям вашего медицинского учреждения.

• [Линия среза AutoPose]

Одна-двухсекундная обработка AutoPose устанавливает линию среза в соответствии с параметрами поперечного сечения, зарегистрированных для вашего медицинского учреждения.’

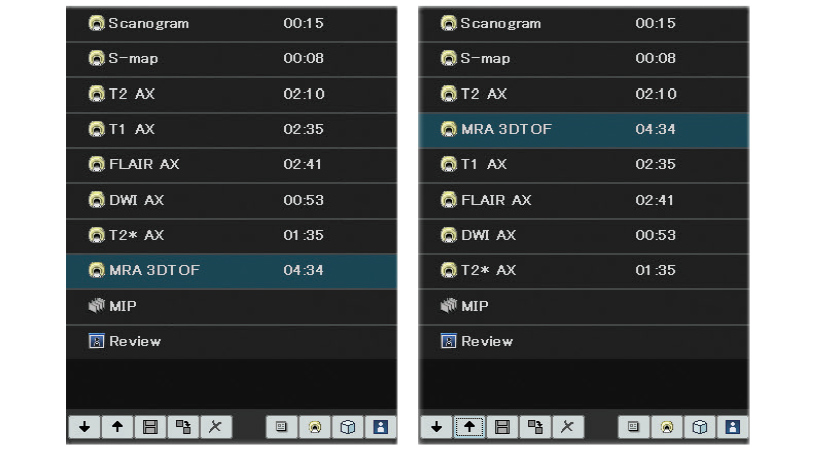

• Интерфейс пользователя

Упрощает настройку и изменение протоколов. Доступный простой в использовании интерфейс.

Пользовательский интерфейс предложений поддерживает изменение условий изображения. Эта функция предоставляет указания по настройке параметров.

Во время изменения протокола отображаются несколько кандидатов, чтобы позволить оператору выбрать параметр, который больше всего подходит для конкретного сценария.

ECHELON Smart предлагает новые возможности для сверхпроводящей МРТ. Основные особенности МРТ ECHELON Smart:

Технология «Нулевого» выкипания гелия. Позволяет существенно сократить эксплуатационные расходы.

• • Сила поля 1,5 Тесла
  • Высокая однородность поля
  • Мощные градиенты: 33 мТ/м, 130 Т/м/с
  • 16-канальная РЧ система
  • Встроенные множественные разъемы для катушек
  • Возможность сканирования как вперед головой, так и вперед ногами
  • Проверенное качество и надежность
  • Высокое поле в сочетании с компактной конструкцией
  • Система активного шиммирования высокого порядка (HOSS) Система активного шиммирования высокого порядка
  • Система компенсации движений (RADAR™). Позволяет получать изображения любой исследуемой области без артефактов, даже при непроизвольных движениях пациента во время исследования
  • Система быстрого параллельного сбора и визуализации данных (RAPID™)
  • Система быстрого параллельного сбора и визуализации данных (RAPID™)
  • Мощный процессор реконструкции изображений (VERTEX™)
  • Мощный процессор реконструкции изображений (VERTEX™
  • Удаленный сервисный мониторинг (SENTINEL™) для максимального увеличения времени безотказной работы
  • Высокая пропускная способность;
  • Легкая и понятная система регистрации пациента;
  • Консоль оператора с 24 дюймовым цветным ЖК монитором высокого разрешения 1920 х 1200
  • Консоль оператора с 24 дюймовым цветным ЖК монитором высокого разрешения 1920 х 1200
  • Мультимодальная специализированная рабочая станция для работы с изображениями

Технические характеристики

• • 1.5T сверхпроводящая система — есть
  • Мощная цепь RF — есть
  • 50см FOV по всей оси — есть
  • Высококачественные программы для визуализации всего тела, наиболее важные для вашей практики — есть
  • На моторизованном столе пациента есть несколько разъемов для высокочувствительных приемных катушек — есть
  • Полностью моторизованный стол для пациентов — есть
  • Технология SoftSound™ для тихих градиентов — есть

Технология Smart COMFORT — отличный комфорт и снижение беспокойства

• • Технология Smart COMFORT — отличный комфорт и снижение беспокойства
  • Низкое энергопотребление (Eco Mode) — есть
  • Технология Smart SPEED — сверхпроводящая система 1.5 T для быстрого сканирования
  • Богатое разнообразие передовых функций визуализации, таких как RADAR™, RAPID™, TIGRE™, TRAQ™, FLUTE™, VASC™, поддерживающих каждую клиническую задачу — доступно
  • Широкий спектр последовательностей, охватывающих все клинические задачи МРТ — есть
  • HOSS™ (система высокого порядка Shimming) для каждого пациента, обеспечивает превосходное качество изображения и бескомпромиссный комфорт для пациента — есть
